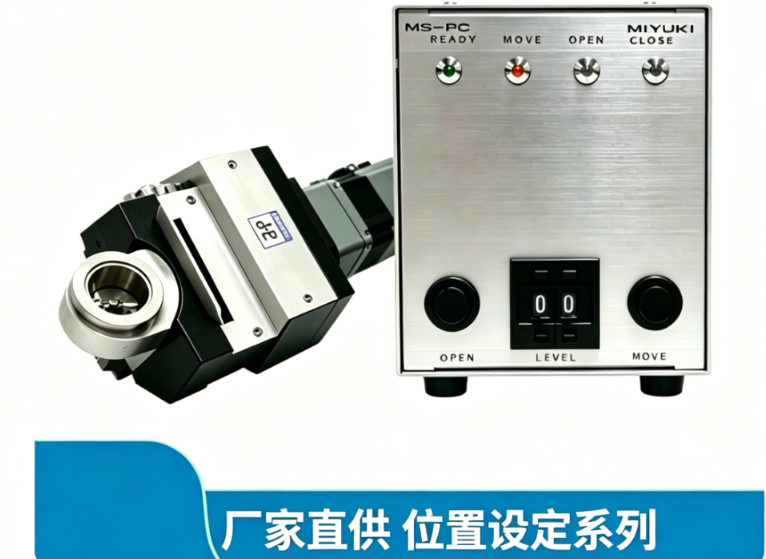

日本MIYUKI美幸辉 成套数字定点电动真空蝶阀 BAZ-C40+MS-PC

日本MIYUKI美幸辉 成套数字定点电动真空蝶阀 BAZ-C40+MS-PC

MS-PC 定点控制器（原厂成套标配）

1. 本地面板手动操作

  • LEVEL 二位拨码：00（全关）~99（全开）设定目标开度；OPEN 键一键全开，MOVE 按键执行定点开度；

  • 指示灯：READY (绿灯，电源就绪)、MOVE (橙灯，阀门动作中)、OPEN/CLOSE（全开 / 全关状态反馈）。

2.PLC 自动化远程控制

  • 输入：8 位二进制编码（1/2/4/8/16/32/64/128）远程下发开度信号 + 无源触点 OPEN、MOVE 远程指令；

  • 输出：就绪、运行、全开、全关四路无源触点状态反馈；

  • 供电：DC24V 工业标准供电。

典型应用场景

科研超高真空腔体、磁控溅射 / 电子束蒸镀设备：CF 法兰耐高温烘烤，阶梯缓破真空，避免薄膜氧化、针孔不良；

高校理化实验室、表面分析仪器（XPS/AES）真空管路：超高真空微量进气、腔体精密稳压；

半导体超高真空 PVD、离子注入设备：特种工艺气体精准配比控流；

无油超高真空钎焊炉、小型氦检漏超高真空工装：分段梯度升压调试。

同口径选型对比

成套型号控制方式配套控制器适用工况
BAZ-C40+MS-PC00~99 数字定点档位MS-PCCF 刀口法兰、超高真空、固定分段进气工艺
BAR-C40+MS-VP0~10V 模拟连续调压MS-VPCF 法兰超高真空、动态闭环连续稳压控制

开启规范控制器MS-PC通过定位打开规格控制器 从完全闭合到完全开启至100度的击穿，支持高层系统的输入输出操作，并在停电时通过电磁制动保持位置

概述

■ 这是一个开启控制系统，将MS-PC控制器与蝶阀BAZ系列或门阀GAZ系列结合在一起。

■ 气门开口均匀分布为100个部件，贯穿传动轴的工作范围内。

■ 可以通过面板开关手动操作，更高级别系统也可以实现自动操作。

■ 该阀门既可用于可变导导，也可用于全闭合排气管。

地理位置

控制器型号MS-PC
适用的开口规范阀门类型巴兹加兹
面板显示4个LED灯（准备/移动/开/关闭）
面板操作电平设置开关（00~99），移动按钮，打开按钮
外部输入输出开门度规范（bit1， 2， 4， 8， 16， 32， 64， 128）， MOVE， OPEN
外部输入输出输入/输出准备，移动，打开，关闭
输入电源电压：DC24V±5% 功耗：*95W
参数重写*1数据设置软件 MEXE02（东方马达）
尺寸（W×D×H）110毫米×130毫米×141毫米
质量1公斤
配件支架
有线电视（单独出售）*2

电机电缆
编码线

电磁制动电缆

※1：在执行高级自动驾驶时所必需。 请从东方汽车有限公司*下载MEXE02。

※2请选择3米、5米、7米、10米、15米或20米的电缆长度。
