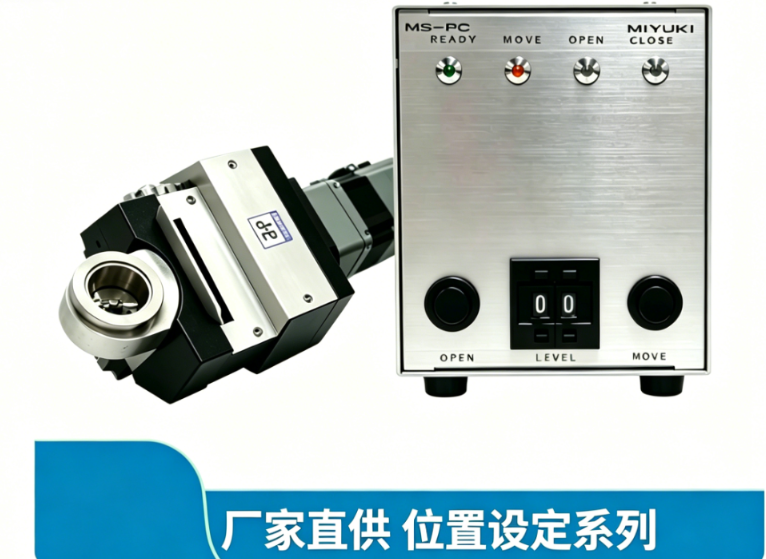

日本MIYUKI美幸辉 成套数字定点电动真空闸阀 GAZ-C100+MS-PC

日本MIYUKI美幸辉 成套数字定点电动真空闸阀 GAZ-C100+MS-PC

MIYUKI 美幸辉 GAZ-C100+MS-PC｜DN100 CF100 刀口法兰 原厂成套数字定点闸式真空阀

型号释义

  • GAZ：闸板式数字定点调节阀，仅配套 MS-PC 定点控制器，不可搭配 MS-VP 模拟控制器（BAZ 为蝶阀、GAZ 为闸阀）

  • C=CF100 超高真空全金属刀口法兰，DN100（100A），标准 CF 刀口密封，适配超高真空腔体烘烤工况

  • 成套标配：GAZ-C100 阀体 + 原装 MS-PC 控制器，DC24V 原厂整机组装

材质与耐温

阀体、闸板：SUS304 不锈钢镜面精抛，低放气；标配FKM 氟胶密封，腐蚀气体工况可选 Kalrez 全氟醚密封圈；使用温度：-20℃～150℃，电机工作环境≤40℃。

材质与耐温

阀体、闸板：SUS304 不锈钢镜面精抛，低放气；标配FKM 氟胶密封，腐蚀气体工况可选 Kalrez 全氟醚密封圈；使用温度：-20℃～150℃，电机工作环境≤40℃。

应用行业

大中型 PVD 卷绕镀膜线、锂电烧结真空炉、半导体腔体进气系统、科研超高真空试验舱、大型氦检漏系统、光学镀膜机主路调压阀。

开启规范控制器MS-PC通过定位打开规格控制器 从完全闭合到完全开启至100度的击穿，支持高层系统的输入输出操作，并在停电时通过电磁制动保持位置

概述

■ 这是一个开启控制系统，将MS-PC控制器与蝶阀BAZ系列或门阀GAZ系列结合在一起。

■ 气门开口均匀分布为100个部件，贯穿传动轴的工作范围内。

■ 可以通过面板开关手动操作，更高级别系统也可以实现自动操作。

■ 该阀门既可用于可变导导，也可用于全闭合排气管。

地理位置

控制器型号MS-PC
适用的开口规范阀门类型巴兹加兹
面板显示4个LED灯（准备/移动/开/关闭）
面板操作电平设置开关（00~99），移动按钮，打开按钮
外部输入输出开门度规范（bit1， 2， 4， 8， 16， 32， 64， 128）， MOVE， OPEN
外部输入输出输入/输出准备，移动，打开，关闭
输入电源电压：DC24V±5% 功耗：*95W
参数重写*1数据设置软件 MEXE02（东方马达）
尺寸（W×D×H）110毫米×130毫米×141毫米
质量1公斤
配件支架
有线电视（单独出售）*2

电机电缆
编码线

电磁制动电缆

※1：在执行高级自动驾驶时所必需。 请从东方汽车有限公司*下载MEXE02。

※2请选择3米、5米、7米、10米、15米或20米的电缆长度。
