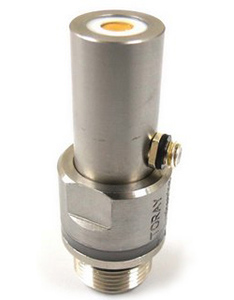

日本 TORAY 东丽超声换能器传感器 PT20-6-50

采用东丽自有P（VDF-TrFE）薄膜的高品质换能器

標準型振動子

我们的换能器可安装在超声波发送和接收传感器上，这些传感器主要安装在超声显微镜和医疗超声诊断设备上。
这些传感器也可以安装在工业应用中的无损检测传感器上。
这些传感器在20 MHz到150 MHz的宽频范围内可以满足你的预期，而且灵活性很好，也可以安装在任何形状的换能器上。

主要用于超声显微镜应用和医疗超声诊断设备的超声发射和接收传感器。它还用作工业应用中无损检测的传感器。
频率范围为20MHz~150MHz。
此外，它还具有出色的柔韧性，可以与任何形状的传感器一起制造。

无透镜一体化聚焦：依靠凹面成型 PVDF 薄膜自带聚焦，取消传统探头声学透镜，杜绝透镜内部杂波反射干扰，提升微观缺陷分辨力；
高分子压电优势：机电耦合系数高、频响平坦，发射 + 接收两用，单探头完成激发与回波采集；
长焦距 50mm 定制：同 20MHz/6mm 口径里长焦距版本，适配中远距离水浸检测，避开近场盲区，适合厚度偏大样品、腔体内部探伤（对比 PT20-6-30 短焦型号）；
高频高分辨率：20MHz 高频可分辨微米级分层、微小气孔、脱粘缺陷。

类型	频率（MHz）	直径（毫米）	焦距（毫米）
PT20-3-10	20	3	10
PT20-6-50	20	6	50
PT25-6-20	25	6	20
PT25-8-20	25	8	20
PT30-6-12.7	30	6	12.7
PT35-6-30	35	6	30
PT40-6-20	40	6	20
PT50-3-F	50	3	∞
PT50-3-10	50	3	10
PT50-4.5-12.7	50	4.5	12.7
PT50-6-12.7	50	6	12.7
PT50-6-15	50	6	15
PT50-6-25	50	6	25
PT75-2.6-5	75	2.6	5
PT75-2.6-F	75	2.6	∞
PT75-3-9	75	3	9
PT75-3-12.7	75	3	12.7
PT75-3-15	75	3	15
PT75-3-F	75	3	∞
PT80-1.2-1.5	80	1.2	1.5
PT100-1.2-1.5	100	1.2	1.5
