日本 TORAY 东丽 超声换能器传感器 PT50-6-15
日本 TORAY 东丽 超声换能器传感器 PT50-6-15日本 TORAY 东丽 超声换能器传感器 PT50-6-15采用东丽自有P（VDF-TrFE）薄膜的高品质换能器我们的换能器可安装在超声波发送和接收传感器上，这些传感器主要安装在超声显微镜和医疗超声诊断设备上。这些传感器也可以安装在工…
产品详情
Product Detail

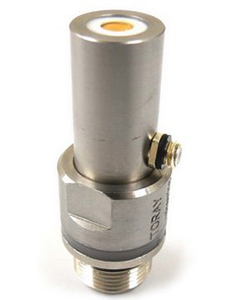

日本 TORAY 东丽 超声换能器传感器 PT50-6-15
日本 TORAY 东丽 超声换能器传感器 PT50-6-15
采用东丽自有P（VDF-TrFE）薄膜的高品质换能器
我们的换能器可安装在超声波发送和接收传感器上，这些传感器主要安装在超声显微镜和医疗超声诊断设备上。
这些传感器也可以安装在工业应用中的无损检测传感器上。
这些传感器在20 MHz到150 MHz的宽频范围内可以满足你的预期，而且灵活性很好，也可以安装在任何形状的换能器上。
产品优势
15mm 中长焦距：相比 12.7mm 型号，工件可放置空间更大，适配厚度偏高的封装器件，工装容错率更高；
6mm 大晶片：发射声能量充足，穿透能力优于 φ3/φ4.5 同频探头，批量 C 扫回波幅值稳定；
50MHz 高频：微米级分辨，兼顾深层缺陷探测与薄层界面分层成像。
适用应用场景
半导体 SAM 检测：厚层 BGA、功率模块 IGBT 封装空洞、厚陶瓷基板分层、大尺寸塑封元器件无损 C 扫；
新能源锂电：厚铝塑膜电芯、多层复合极片内部孔隙、封装封口脱粘检测；
新材料：厚氧化铝 / 氮化铝基板、多层玻纤复合材料内部缺陷测绘；
实验室：中厚试样材料声学标定、大面积样品全域超声扫描成像。
超声换能器型号与规格
| 类型 | 频率（MHz） | 直径（毫米） | 焦距（毫米） |
|---|---|---|---|
| PT20-3-10 | 20 | 3 | 10 |
| PT20-6-50 | 20 | 6 | 50 |
| PT25-6-20 | 25 | 6 | 20 |
| PT25-8-20 | 25 | 8 | 20 |
| PT30-6-12.7 | 30 | 6 | 12.7 |
| PT35-6-30 | 35 | 6 | 30 |
| PT40-6-20 | 40 | 6 | 20 |
| PT50-3-F | 50 | 3 | ∞ |
| PT50-3-10 | 50 | 3 | 10 |
| PT50-4.5-12.7 | 50 | 4.5 | 12.7 |
| PT50-6-12.7 | 50 | 6 | 12.7 |
| PT50-6-15 | 50 | 6 | 15 |
| PT50-6-25 | 50 | 6 | 25 |
| PT75-2.6-5 | 75 | 2.6 | 5 |
| PT75-2.6-F | 75 | 2.6 | ∞ |
| PT75-3-9 | 75 | 3 | 9 |
| PT75-3-12.7 | 75 | 3 | 12.7 |
| PT75-3-15 | 75 | 3 | 15 |
| PT75-3-F | 75 | 3 | ∞ |
| PT80-1.2-1.5 | 80 | 1.2 | 1.5 |
| PT100-1.2-1.5 | 100 | 1.2 | 1.5 |
