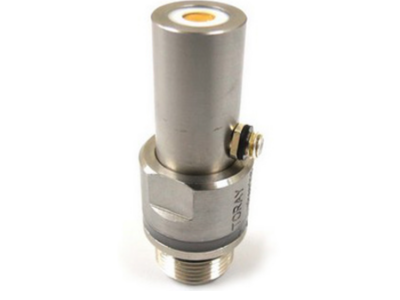

日本 TORAY 东丽  超声换能器传感器  PT80-1.2-1.5

日本 TORAY 东丽  超声换能器传感器  PT80-1.2-1.5

超声换能器

采用东丽自有P（VDF-TrFE）薄膜的高品质换能器

標準型振動子

我们的换能器可安装在超声波发送和接收传感器上，这些传感器主要安装在超声显微镜和医疗超声诊断设备上。
这些传感器也可以安装在工业应用中的无损检测传感器上。
这些传感器在20 MHz到150 MHz的宽频范围内可以满足你的预期，而且灵活性很好，也可以安装在任何形状的换能器上。


产品核心优势

  1. 80MHz 高频 +φ1.2mm 超小晶片：波束极细、分辨率拉满，可检出纳米级分层、微小空洞；

  2. 1.5mm 超短焦距：仅适配极浅水层，专门针对微米级超薄样品，常规水深探头无法替代；

  3. 一体成型薄膜结构，声阻抗贴近纯水，声波透射损耗极低、信噪比优异。


应用场景（专精超薄微电子 SAM 检测）

  1. 半导体：超薄倒装芯片、微型 COB 封装、晶圆极薄焊层空洞 / 分层探伤；

  2. 元器件：微型 01005 贴片电容、超薄陶瓷基片内部微裂纹检测；

  3. 科研：超薄镀膜、微米级复合薄膜微观无损成像测试。


超声换能器型号与规格

类型频率（MHz）直径（毫米）焦距（毫米）
PT20-3-1020310
PT20-6-5020650
PT25-6-2025620
PT25-8-2025820
PT30-6-12.730612.7
PT35-6-3035630
PT40-6-2040620
PT50-3-F503∞
PT50-3-1050310
PT50-4.5-12.7504.512.7
PT50-6-12.750612.7
PT50-6-1550615
PT50-6-2550625
PT75-2.6-5752.65
PT75-2.6-F752.6∞
PT75-3-97539
PT75-3-12.775312.7
PT75-3-1575315
PT75-3-F753∞
PT80-1.2-1.5801.21.5
PT100-1.2-1.51001.21.5
