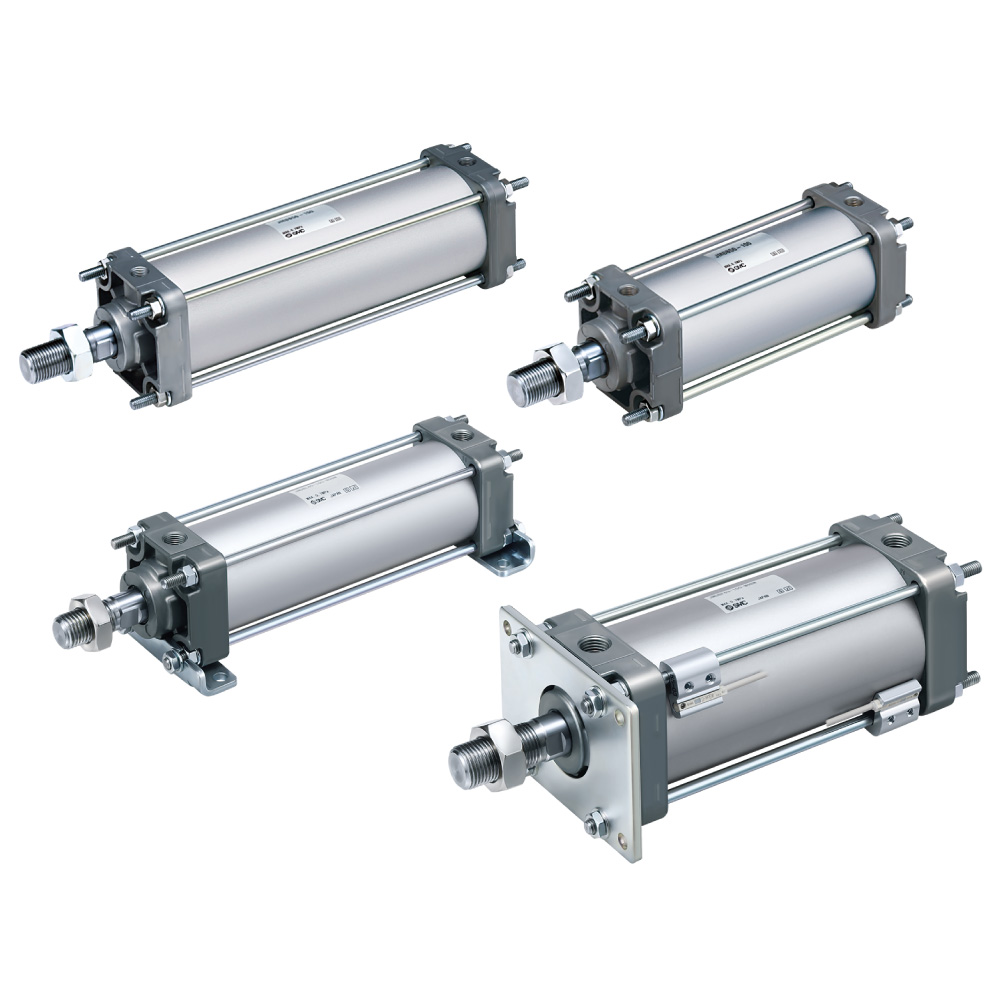

SMC  标准型气缸(方形端盖)  JMB(JMDB)

SMC  标准型气缸(方形端盖)  JMB(JMDB)

SMC JMB/JMDB 系列（方形端盖・标准拉杆气缸）

JMB/JMDB 是 SMC 新一代方形端盖标准气缸，替代传统 MB/MDB，主打 “更短、更轻、更省气”，缸径覆盖 φ32～φ100，带拉杆、方形端盖。

型号区分

  • JMB：无磁石（不带磁性开关）

  • JMDB：带磁石（可装磁性开关）

核心优势（对比老款 MB）

全长更短：缩短约 27mm，省空间

重量更轻：最多减重 30%（例：φ50×100 由 1.43kg→1.00kg）

更节能：空气消耗最多降 29%

中间缸径：φ45/56/67/85 可选，出力分级更细、选型更精准

安装灵活：方形端盖 + 拉杆，支持脚座、法兰、耳轴、杆侧法兰等安装

典型应用

  • 自动化生产线（搬运、夹紧、推送）

  • 包装机械、注塑机、机床

  • 汽车制造、电子设备、一般工业设备




  • ・追加中间尺寸 ø45、ø56、ø67、ø85。

  • 　省空气、省空间。

  • ・全长缩短27mm。

  • ・质量最多减小30％ (1.43kg→1.00kg)。

  • ・省空气 最多减少29％。

  • 　通过选择合适的尺寸可减少空气消耗量。

  • ・减少作业工时。

  • 　采用无需调节的气缓冲方式。

  • ・带磁性开关(JMDB系列：JMDB)。

型号系列动作方式缸筒内径（mm）
标准型JMDB单杆双作用32, 40, 45, 50, 56, 63, 67, 80, 85, 100

产品特点

中间缸径可选 ø45、ø56、ø67、ø85

・节能、省空间

节能 最多减少29%空气消耗量

通过选定适合的尺寸，可减少空气消耗量

小型·轻量化（ø32, ø40, ø50, ø63, ø80, ø100）

减少作业工时

・采用不可调型气缓冲，无需调整气缓冲
・内置垫缓冲，降低活塞停止时的金属噪音

轻量·紧凑

带杆端安装件型号的选择

气缸和安装件无需分开订购
注）杆端安装件同包出厂
※杆端安装件与MB用共通
