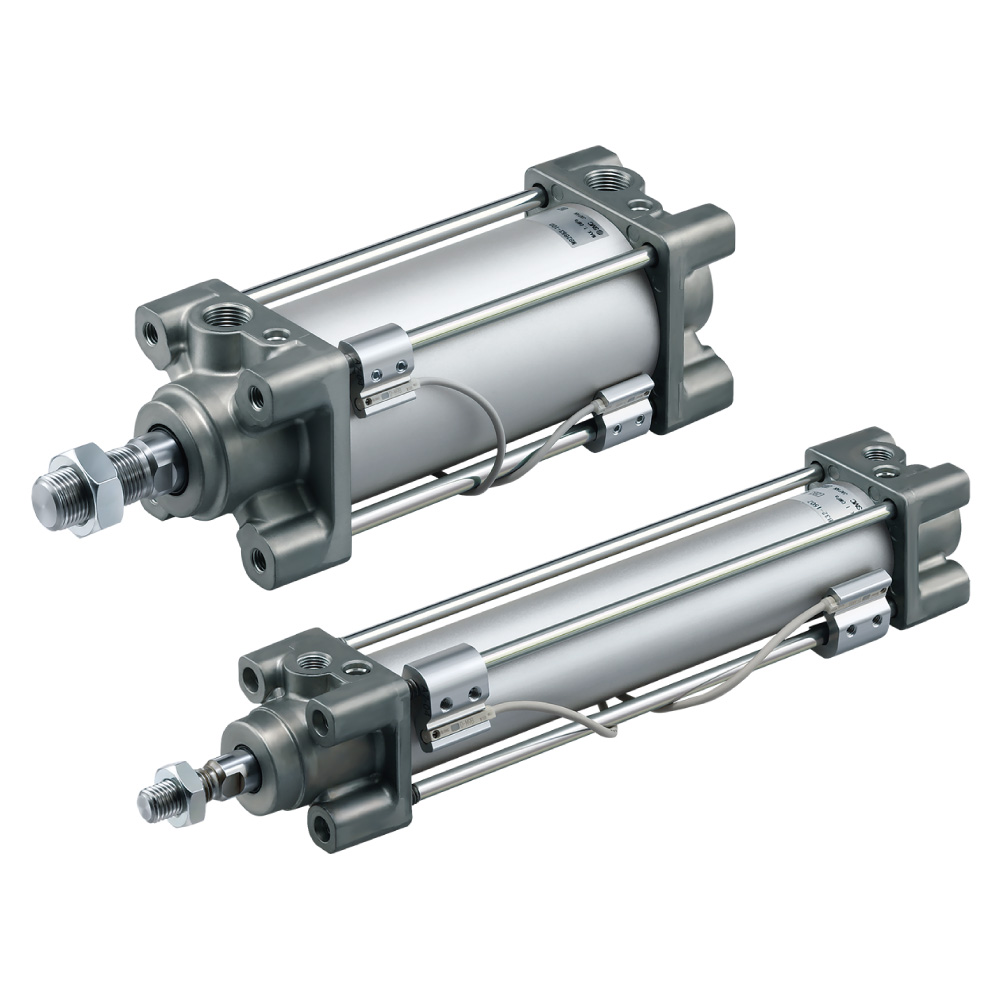

标准型气缸(方形端盖)气缸 MB/MDB

SMC 标准型气缸（方形端盖）MB/MDB 总览

MB = 无磁环标准缸；MDB = 内置磁环标准缸（可装磁性开关），方形端盖拉杆结构，缸径 φ32～φ125，属 SMC 主流中型标准缸。

MB/MDB 全谱系

系列类型磁环关键用途
MB单杆标准无普通推料、顶紧、无位置检测
MBW双杆标准无同步移栽、对夹、等出力
MBK单杆不回转无角度定位、防扭、无反馈
MBKW双杆不回转无精密同步 + 防转、无反馈
MDB单杆标准有普通推料 + 位置检测
MDBW双杆标准有同步移栽 + 位置检测
MDBK单杆不回转有角度定位 + 防转 + 位置检测
MDBKW双杆不回转有精密同步 + 防转 + 位置检测

  • 结构与特点

    • 方形端盖 + 拉杆结构：刚性强、安装灵活，适配多方向固定。

    • 轻量化设计：端盖优化，重量较老款降低约 10%。

    • 缓冲性能优：气缓冲 + 橡胶垫，减少冲击与噪音，延长寿命。

    • 磁环可选：MDB 内置磁环，支持非接触式位置检测，简化控制。

    • 功能齐全：单杆 / 双杆、标准 / 防转等组合，覆盖推顶、同步、定位等场景。

    • 环保耐用：无铅材质，符合 RoHS；无需润滑，维护简便。

  • 典型应用

  • 普通推料、顶紧、升降（MB/MDB）

    同步移栽、对夹机构（MBW/MDBW）

    角度定位、防扭工位（MBK/MDBK）

    精密同步 + 防转 + 位置反馈（MBKW/MDBKW）

  • 型号示例

  • MBB50‑100Z：MB（无磁）+ B（基本型）+ φ50 + 行程 100 + 标准型

    MDBB63‑200Z：MDB（带磁）+ B（基本型）+ φ63 + 行程 200 + 标准型

  • ・通过变更盖形状，重量最大削减10%，实现轻量化。

    ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间） 。


  • ・带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，


  • 　MDBKW，MDBB，MDB□Q）。

形式系列动作方式缸径（mm）
标准型MB-Z单杆双作用32，40，50，63，80，100，125
标准型MBW-Z双杆双作用32，40，50，63，80，100，125
杆不回转型MBK-Z单杆双作用32，40，50，63，80，100
杆不回转型MBKW-Z双杆双作用32，40，50，63，80，100
端锁气缸MBB单杆双作用32，40，50，63，80，100
