SMC 标准型气缸(方形端盖) MDB

产品目录

SMC 标准型气缸(方形端盖) MDB

SMC 标准型气缸(方形端盖) MDB

SMC 标准型气缸(方形端盖) MDBSMC 标准型气缸(方形端盖) MDB标准型气缸(方形端盖)气缸 MB/MDB・通过变更盖形状，重量*削减10%，实现轻量化。・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间） 。・带磁性开关（MDB-Z系列：MDB，MDBW，…

产品详情

Product Detail

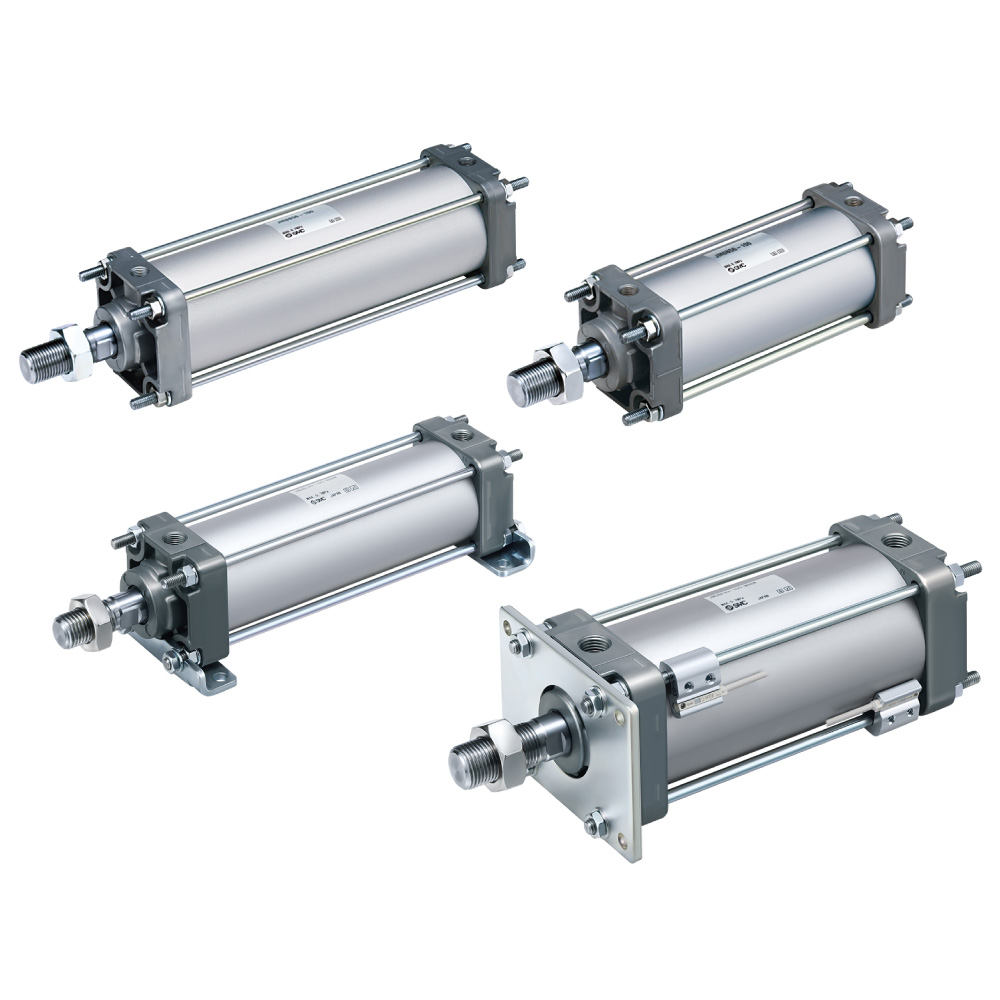

SMC   标准型气缸(方形端盖)  MDB

SMC   标准型气缸(方形端盖)  MDB

标准型气缸(方形端盖)气缸 MB/MDB

  • ・通过变更盖形状，重量*削减10%，实现轻量化。

    ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间） 。


  • ・带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）。

  • ✅ 典型应用

  • 自动化生产线推料、顶紧、升降

    包装 / 分拣设备位置检测

    机床、木工机械、输送线

    需信号反馈的自动控制工位

  • ✅ 核心特点

  • 方形端盖 + 拉杆结构：刚性好、安装方向灵活（基本型 / 脚座 / 法兰 / 耳环 / 耳轴）。

    内置磁环：可直接装 D‑M9□/D‑A9□ 等磁性开关，实现非接触位置反馈。

    气缓冲 + 橡胶垫缓冲：免调节，吸收冲击、降低噪音，寿命长。

    轻量化：端盖优化，重量比老款减轻约 10%。

    无润滑设计：使用无铅材质，符合 RoHS，维护简单。

形式系列动作方式缸径（mm）
标准型MB-Z单杆双作用32，40，50，63，80，100，125
标准型MBW-Z双杆双作用32，40，50，63，80，100，125
杆不回转型MBK-Z单杆双作用32，40，50，63，80，100
杆不回转型MBKW-Z双杆双作用32，40，50，63，80，100
端锁气缸MBB单杆双作用32，40，50，63，80，100
