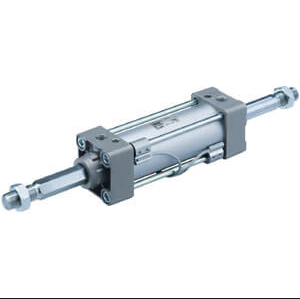

高斯摩直供SMC   标准型气缸(方形端盖)  MB-Z

高斯摩直供SMC   标准型气缸(方形端盖)  MB-Z

高斯摩直供 SMC 标准型气缸（方形端盖）MB‑Z 系列

MB‑Z 是 SMC 最新一代方形端盖・拉杆式・单杆双作用标准气缸（无磁环），轻量化设计、安装灵活，缸径 φ32～φ125，自动化通用主力机型。

 核心定位（高斯摩直供）

  • 品牌：SMC（日本原装）

  • 系列：MB‑Z（轻量化新款）

  • 特性：单杆双作用 + 方形端盖 + 拉杆结构 + 无磁环

  • 渠道：高斯摩直供，原装正品、现货 / 快交期、技术支持

 关键特点

轻量化（‑10%）：优化方形端盖造型，重量比老款 MB 减轻约 10%。

方形端盖 + 拉杆：刚性强、安装方式多（基本型 / 脚座 / 法兰 / 耳环 / 耳轴）。

气缓冲 + 橡胶垫：标准气缓冲，允许动能提升约 30%，降噪防冲击。

不给油设计：预润滑，长期免供油，维护简单。

环保耐用：无铅材质，符合 RoHS；速度范围 50～1000 mm/s。

可加磁环（MDB‑Z）：MB‑Z 无磁环；MDB‑Z 内置磁环，可装磁性开关。

标准规格

  • 动作方式：单杆双作用

  • 缸径（mm）：32、40、50、63、80、100、125

  • 标准行程（mm）：25～500（最长 1500，大缸径可达 2700）

  • 工作压力：0.05～1.0 MPa（耐压 1.5 MPa）

  • 温度范围：‑10～70℃（无磁环）；‑10～60℃（带磁环）

  • 配管口径（Rc）：

    • φ32/40 → 1/8

    • φ50/63 → 1/4

    • φ80/100 → 3/8

    • φ125 → 1/2

典型应用

  • 自动化通用推拉 / 升降 / 夹紧（无需位置检测）

  • 包装、电子、机床、木工机械、输送线

  • 中等负载、高频动作、追求性价比的场合

  • ・通过变更盖形状，重量*削减10%，实现轻量化。

    ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间） 。


  • ・带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）。

形式系列动作方式缸径（mm）
标准型MB-Z单杆双作用32，40，50，63，80，100，125
标准型MBW-Z双杆双作用32，40，50，63，80，100，125
杆不回转型MBK-Z单杆双作用32，40，50，63，80，100
杆不回转型MBKW-Z双杆双作用32，40，50，63，80，100
端锁气缸MBB单杆双作用32，40，50，63，80，100
