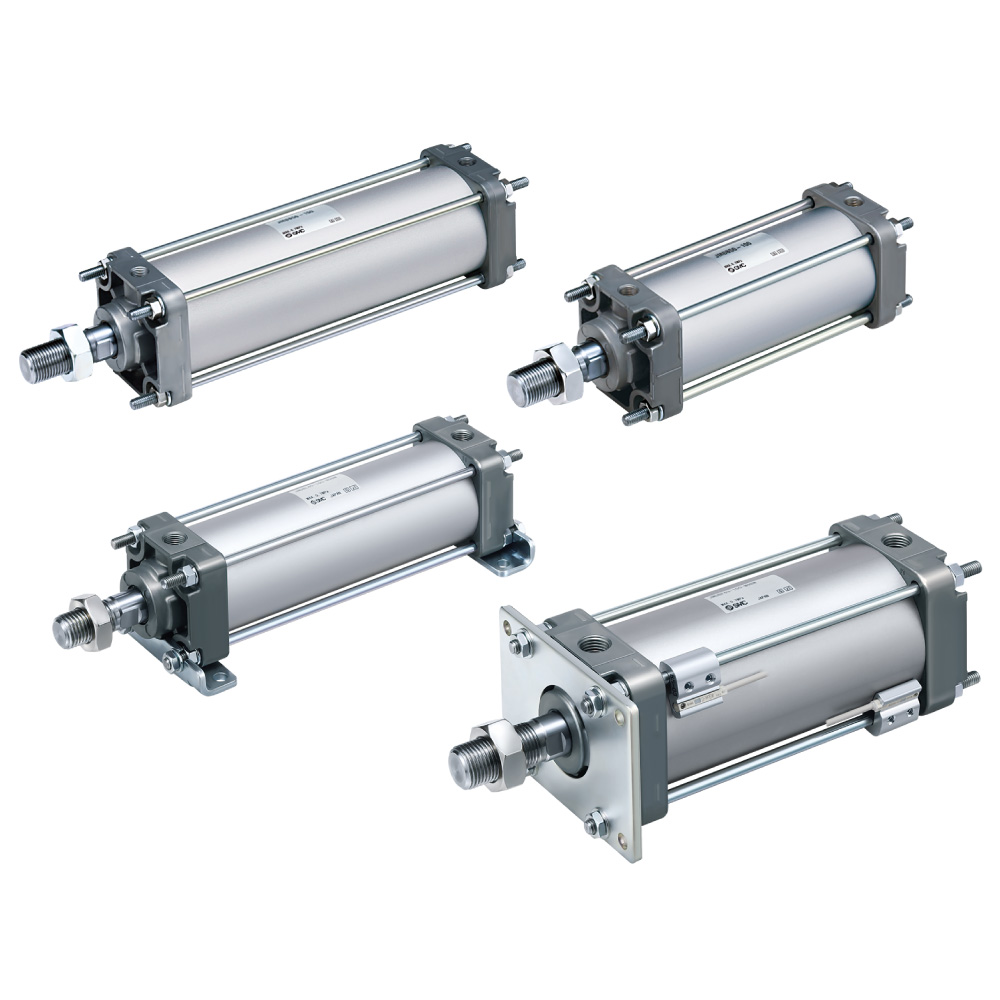

高斯摩直供 SMC   标准型气缸(方形端盖)   MBW-Z

高斯摩直供 SMC   标准型气缸(方形端盖)   MBW-Z


  • ・通过变更盖形状，重量*削减10%，实现轻量化。

    ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间） 。

  • ・带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）。

形式系列动作方式缸径（mm）
标准型MB-Z单杆双作用32，40，50，63，80，100，125
标准型MBW-Z双杆双作用32，40，50，63，80，100，125
杆不回转型MBK-Z单杆双作用32，40，50，63，80，100
杆不回转型MBKW-Z双杆双作用32，40，50，63，80，100
端锁气缸MBB单杆双作用32，40，50，63，80，100

高斯摩直供 SMC 标准型气缸（方形端盖）MBW‑Z 系列

MBW‑Z = MB（方形端盖标准缸）+ W（双杆）+ Z（轻量化新款）SMC 方形端盖・拉杆式・双杆双作用・无磁环标准气缸，两端出力相等、刚性更高，缸径 φ32～φ125。

核心定位（高斯摩直供）

  • 品牌：SMC（日本原装）

  • 系列：MBW‑Z（轻量化双杆新款）

  • 特性：双杆双作用 + 方形端盖 + 拉杆结构 + 无磁环

  • 渠道：高斯摩直供，原装正品、现货 / 快交期、技术支持

关键特点

双杆等出力：活塞两侧受力面积相同，伸出 / 缩回出力一致，适合精密推拉 / 同步工位。

轻量化（‑10%）：优化方形端盖造型，重量比老款 MBW 减轻约 10%。

刚性强、安装灵活：方形端盖 + 拉杆结构；可装基本型 / 脚座 / 法兰 / 耳环 / 耳轴。

气缓冲标准配置：可调气缓冲 + 橡胶垫，降噪防冲击，允许动能提升约 30%。

不给油设计：预加润滑脂，长期免供油，维护简便。

环保耐用：无铅材质，符合 RoHS；速度 50～1000 mm/s。

可加磁环（MDBW‑Z）：MBW‑Z 无磁环；MDBW‑Z 内置磁环，可装磁性开关。

典型应用

  • 自动化精密推拉 / 同步升降 / 对中夹紧（要求双向出力一致）

  • 电子设备、检测治具、搬运模组、包装机械

  • 高频动作、中等负载、无需位置检测但需高刚性的场合
