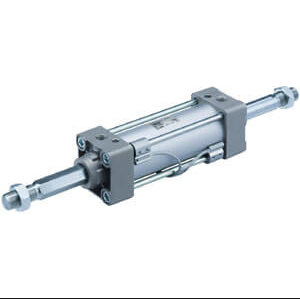

高斯摩直供 SMC 杆不回转型气缸(方形端盖) MBW-Z

产品目录

高斯摩直供 SMC 杆不回转型气缸(方形端盖) MBW-Z高斯摩直供 SMC 杆不回转型气缸(方形端盖) MBW-Z高斯摩直供 SMC 杆不回转型气缸（方形端盖）MBKW‑Z 系列MBKW‑Z = MB（方形端盖）+ K（杆不回转）+ W（双杆）+ Z（轻量化新款）动作：双杆双作用、杆不回转（防转结…

高斯摩直供 SMC 杆不回转型气缸(方形端盖) MBW-Z

高斯摩直供 SMC 杆不回转型气缸（方形端盖）MBKW‑Z 系列

MBKW‑Z = MB（方形端盖）+ K（杆不回转）+ W（双杆）+ Z（轻量化新款）

动作：双杆双作用、杆不回转（防转结构）
缸径：φ32、40、50、63、80、100 mm
端盖：方形、拉杆式
磁环：无磁环；需磁性开关选 MDBKW‑Z

核心特点（对比 MBW‑Z）

杆不回转（防转）：内部防转结构，活塞杆不旋转，适合导向 / 定位 / 抓取等对角度有要求的工位。

双杆等出力：两侧面积相等，伸出 / 缩回力一致，同步性好。

轻量化 Z 系列：比旧款 MBKW 轻约 10%，安装尺寸兼容。

方形端盖 + 拉杆：刚性好，可装脚座 / 法兰 / 耳环 / 耳轴。

标准气缓冲：可调缓冲 + 橡胶垫，降噪、耐冲击。

不给油、RoHS：预润滑免维护，无铅材质。

・通过变更盖形状，重量*削减10%，实现轻量化。
・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间）。
・带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）。

形式	系列	动作方式	缸径（mm）
标准型	MB-Z	单杆双作用	32，40，50，63，80，100，125
标准型	MBW-Z	双杆双作用	32，40，50，63，80，100，125
杆不回转型	MBK-Z	单杆双作用	32，40，50，63，80，100
杆不回转型	MBKW-Z	双杆双作用	32，40，50，63，80，100
端锁气缸	MBB	单杆双作用	32，40，50，63，80，100
