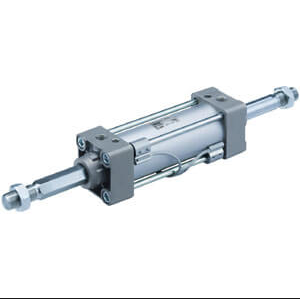

高斯摩SMC  标准型端锁气缸(方形端盖)   MBB

高斯摩SMC  标准型端锁气缸(方形端盖)   MBB


  • ・通过变更盖形状，重量*削减10%，实现轻量化。

    ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间） 。

  • ・带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）。

形式系列动作方式缸径（mm）
标准型MB-Z单杆双作用32，40，50，63，80，100，125
标准型MBW-Z双杆双作用32，40，50，63，80，100，125
杆不回转型MBK-Z单杆双作用32，40，50，63，80，100
杆不回转型MBKW-Z双杆双作用32，40，50，63，80，100
端锁气缸MBB单杆双作用32，40，50，63，80，100

高斯摩直供 SMC 标准型端锁气缸（方形端盖）MBB 系列

（单杆双作用、内置端锁、方形端盖、拉杆式）
MBB = MB（方形端盖标准缸）+ B（端锁）

  • 动作：单杆双作用 + 两端机械锁（伸出端 / 缩回端均可锁）

  • 缸径：φ32、40、50、63、80、100 mm

  • 端盖：方形、拉杆式

  • 磁环：无磁环；需开关选 MDBB（带磁环）

 核心特点（端锁功能）

两端机械锁定

活塞到全伸 / 全缩位置自动锁死；断气 / 失压仍保持位置，防掉落、防移位。

手动解锁

缸尾带手动解锁按钮（六角扳手操作），断电 / 断气也能强制开锁，维护安全。

方形端盖 + 轻量化 Z 款

比旧款轻约10%，安装尺寸兼容；刚性强，可装脚座 / 法兰 / 耳环 / 耳轴。

标准气缓冲

两侧可调气缓冲 + 橡胶垫，降噪、耐冲击，允许动能提升约30%。

不给油 + RoHS

预润滑免维护；无铅材质，符合环保指令。

典型应用

  • 自动化垂直升降、防坠机构、断电保位、安全门 / 挡板

  • 物料搬运、仓储设备、包装机械、电子治具

  • 需失压安全锁定的工位，避免坠落 / 移位风险
