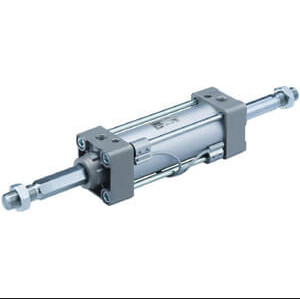

高斯摩直供 SMC   标准型气缸・2倍输出力型(方形端盖)   MB-X3157

高斯摩直供 SMC   标准型气缸・2倍输出力型(方形端盖)   MB-X3157

高斯摩直供 SMC 标准型气缸・2 倍输出力型（方形端盖）MB‑X3157

（单杆双作用、长方形活塞、同尺寸 2 倍出力）

核心优势简介

同宽 2 倍出力（长方形活塞）宽度与标准 MB 系列一致，输出力等效于双缸串联（ø40×2），不加大安装空间即可倍增推力。
极致短轻（对比串联 XC12）

    • 全长：‑47%（335mm → 179mm）

    • 重量：‑20%（1500g → 1200g）

      更适合狭小安装空间、轻量化设备。

      四面装磁性开关四个面均可装 D‑M9□ 小型开关，安装灵活、多位置检测，简化工装设计。
      免调缓冲 + 低噪音内置固定气缓冲，无需调节；减少金属撞击，静音、耐冲击。
      防尘端盖 + 标准可靠端盖不易积尘，适配粉尘 / 普通工业环境；继承 SMC 密封技术，寿命长、泄漏低、RoHS 合规。

标准型气缸(方形端盖)

气缸/2倍输出力型 MB-X3157

  • ・采用长方形活塞，宽度与其他MB系列相同，却可实现2倍的输出力


  • ・全长：缩短47％※(335mm→179mm)


  • ・重量：减轻20％※(1500g→1200g)


  • 　※与现行产品串联型气缸-XC12（2倍输出力）ø40, 50行程的气缸相比


  • ・4个面上均可安装小型磁性开关（拉杆安装）


  • ・采用无需调节的气缓冲装置


  • ・缸盖形状不易积留异物

形式系列动作方式缸筒内径（mm）
标准型MB-X3157单杆双作用57（等同于ø40×2的受压面积）
