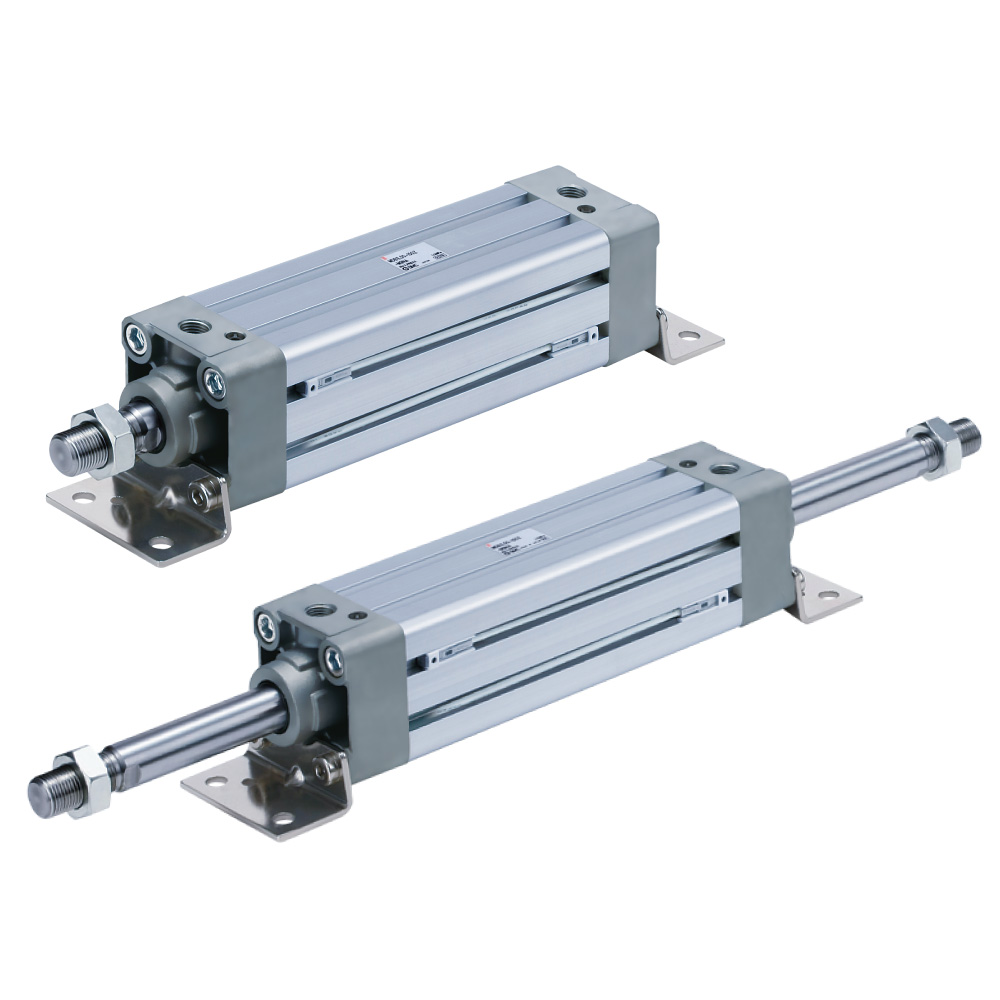

高斯摩直供 SMC   标准型气缸(方形端盖)   MDB1

高斯摩直供 SMC   标准型气缸(方形端盖)   MDB1


  • ・重量：削减10%（ø50-100行程） 。


  •  通过变更杆侧缸盖、无杆侧缸盖形状，实现重量削减 。


  • ・4面均可安装小型磁性开关。


  • ・在磁性开关安装槽中装入防尘条。


  •  防止异物堆积（可选项）


  • ・带磁性开关（MDB1系列、MDB1、MDB1W、MDB1K）

形式系列动作方式缸径（mm）
标准型MB1-Z单杆双作用32，40，50，63，80，100，125
标准型MB1W-Z双杆双作用32，40，50，63，80，100，125
杆不回转型MB1K-Z单杆双作用32，40，50，63，80，100

高斯摩直供 SMC 标准型气缸（方形端盖）MDB1 系列

（单杆双作用、内置磁环、轻量化方形缸体）

 核心优势简介

  1. 内置磁环，直接装开关
    MDB1 自带活塞磁环，可直接安装 D‑M9□/D‑A9□ 磁性开关，无需额外加磁环，实现非接触位置反馈，适配自动化信号控制。
  2. 轻量化设计（‑10%）
    优化杆侧 / 无杆侧端盖造型，ø50–100 规格减重约 10%，设备负载更低、安装更轻便。
  3. 四面安装磁性开关 + 防尘
    四个面均可装小型开关；槽内可选防尘条，防止粉尘堆积，适配普通工业 / 轻度粉尘工况。
  4. 方形端盖 + 全安装方式
    拉杆式方形端盖，刚性强；支持基本型 / 脚座 / 法兰 / 耳环 / 耳轴安装，适配多样设备布局。
  5. 可调气缓冲 + 低摩擦密封
    标准可调气缓冲，吸收冲击、降低噪音；低摩擦密封，启动顺滑、寿命长、泄漏低。

 规格速览

  • 动作：单杆双作用

  • 缸径：ø32～ø125 mm

  • 工作压力：0.05～1.0 MPa

  • 缓冲：可调气缓冲

  • 温度：‑10～60℃（带磁环）

  • 型号区分：MDB1 = 内置磁环；MB1 = 无磁环。

 典型应用

  • 自动化线推料、顶紧、升降

  • 包装 / 分拣设备位置检测

  • 机床、木工机械、输送线

  • 需要信号反馈的自动控制工位。
