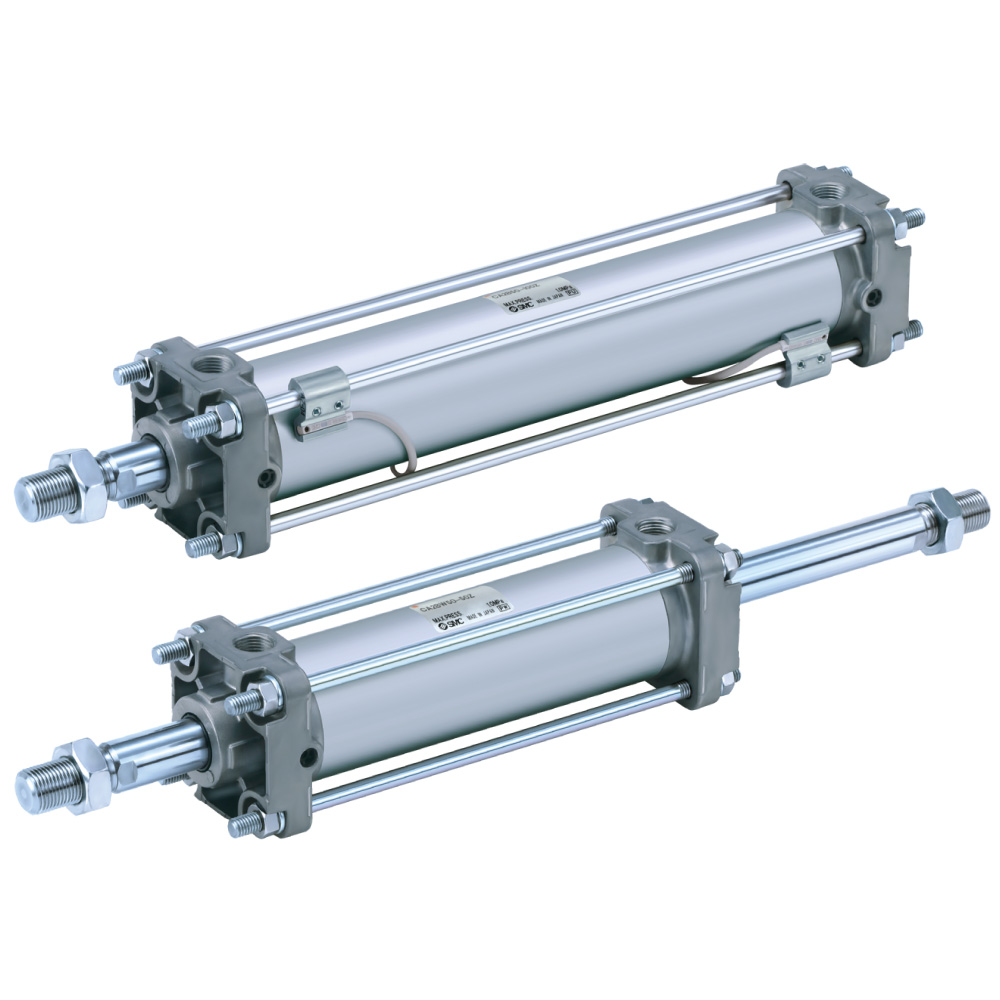

高斯摩直供 SMC  标准型气缸(方形端盖)  CA2/CDA2

高斯摩直供 SMC  标准型气缸(方形端盖)  CA2/CDA2


高斯摩直供 SMC 标准型气缸（方形端盖）CA2/CDA2‑Z

CA2‑Z：无磁环；CDA2‑Z：内置磁环；方形端盖・拉杆式・轻量化・大缸径主力款

标准型气缸(方形端盖)气缸 CA2/CDA2



  • ・重量最大减轻15% 。


  • ・气缓冲易于控制。


  • ・从小型磁性开关到耐强磁场磁性开关都可以安装。


  • ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间）。


  • ・带磁性开关（CDA2系列：CDA2, CDA2W, CDA2K, CDA2KW,


  • CDBA2, CDA2□H, CDA2W□H）

形式系列动作方式缸径（mm）
标准型CA2-Z单杆双作用40，50，63，80，100
标准型CA2W-Z双杆双作用40，50，63，80，100
杆不回转型CA2K单杆双作用40，50，63
杆不回转型CA2KW双杆双作用40，50，63
端锁气缸CBA2单杆双作用40，50，63，80，100
气液缸CA2□H单杆双作用40，50，63，80，100
气液缸CA2W□H双杆双作用40，50，63，80，100
低摩擦型CA2□Q单杆双作用40，50，63，80，100

核心定位

  • CA2‑Z：单杆双作用、无内置磁环（后装开关）

  • CDA2‑Z：单杆双作用、内置磁环（直接装开关）

  • CA2W/CDA2W‑Z：双杆双作用（等出力）

  • CA2K/CDA2K‑Z：单杆双作用、杆不回转

  • 系列定位：ø40～100mm 中大型标准缸，替代老款 CA1，比 MB1 系列缸径更大、出力更强。

 核心特点

轻量化（‑15%）
端盖与缸筒优化设计，ø50 缸减重约 15%，设备负载更低、安装更省力。
气缓冲易调（3 圈微调）
缓冲阀调节行程从 1 圈增至3 圈（ø40 为 1.5 圈），微调更平顺，终端冲击小、降噪好。
四面装开关・兼容性强
四个拉杆面均可装小型 / 耐强磁开关；无需拆端盖，安装维护快。
高强度・长寿命
加厚拉杆 + 强化端盖，抗侧向力强；不给油设计，预润滑脂长效免维护。
一体化安装选项
可选带杆端 / 摆动金属件型号，无需单独配支架，交货更快、成本更低。
