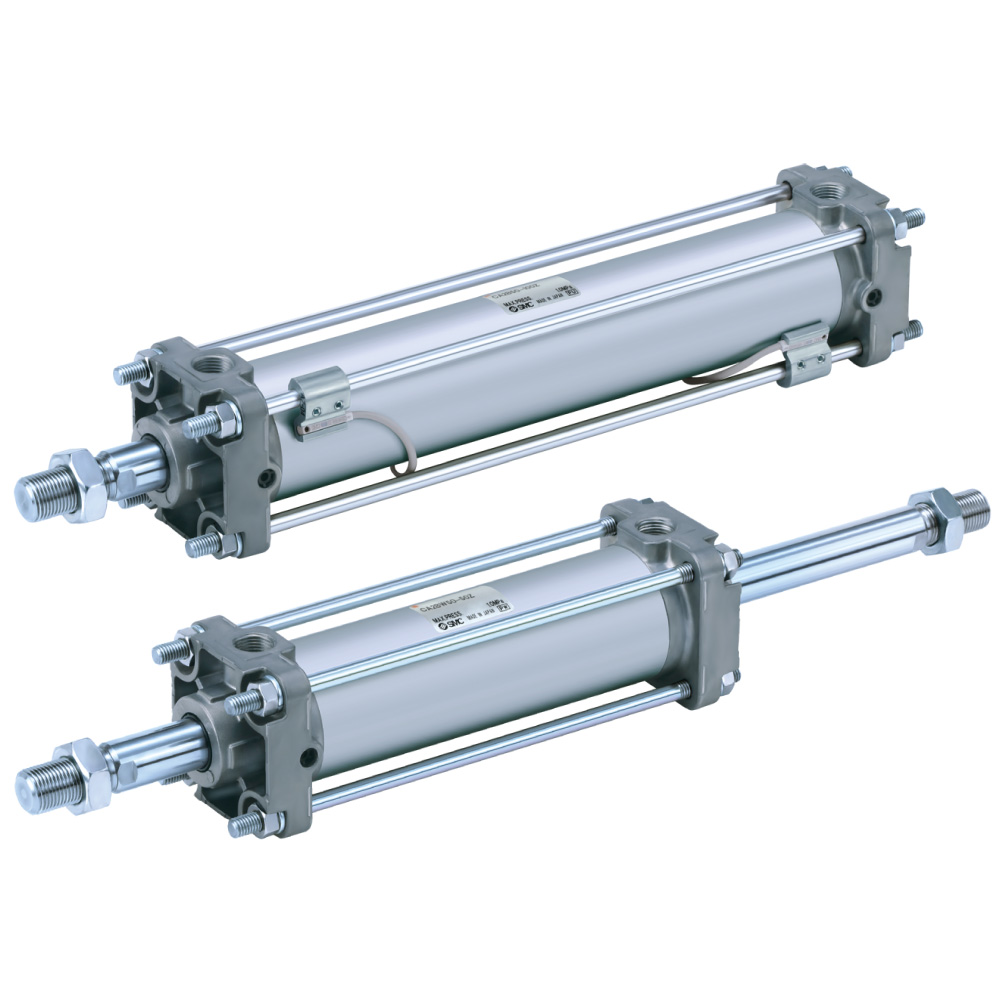

高斯摩直供 SMC  标准型气缸(方形端盖)  CDA2

高斯摩直供 SMC  标准型气缸(方形端盖)  CDA2

高斯摩直供 SMC 标准型气缸（方形端盖）CDA2‑Z

CDA2‑Z：单杆双作用・内置磁环・方形端盖・中大型主力缸（ø40~100）

 核心定位

  • CDA2‑Z：单杆双作用、内置磁环（直接装开关）、方形端盖、拉杆式

  • CA2‑Z：同尺寸、无磁环；CDA2W‑Z：双杆双作用；CDA2K‑Z：杆不回转

  • 替代老款 CA1，比 MB1 系列缸径更大、出力更强，主打中大型负载

 核心特点

  1. 轻量化（−15%）端盖与缸筒优化，ø50 缸约1.31kg（老款 1.54kg），设备负载更低。
  2. 气缓冲易调（3 圈微调）缓冲阀调节行程 1 圈→3 圈（ø40 为 1.5 圈），终端冲击小、降噪好。
  3. 四面装开关・强兼容四个拉杆面可装小型 / 耐强磁开关；无需拆端盖，维护快。
  4. 高强度・长寿命加厚拉杆 + 强化端盖，抗侧向力强；不给油设计，预润滑脂长效免维护。
  5. 一体化安装选项可选带杆端 / 摆动金属件型号，无需单独配支架，交货更快。

典型应用

  • 自动化中大型负载推拉、升降、夹紧（出力强）

  • 需位置信号反馈的工位（内置磁环，直接装开关）

  • 防旋转定位（K 型）、重型设备轻量化升级

  • 长期连续工作、少维护的工业场景

CA2‑Z：无磁环；CDA2‑Z：内置磁环；方形端盖・拉杆式・轻量化・大缸径主力款

标准型气缸(方形端盖)气缸 CA2/CDA2


  • ・重量*减轻15% 。


  • ・气缓冲易于控制。


  • ・从小型磁性开关到耐强磁场磁性开关都可以安装。


  • ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间）。


  • ・带磁性开关（CDA2系列：CDA2, CDA2W, CDA2K, CDA2KW,CDBA2, CDA2□H, CDA2W□H）


  • 形式系列动作方式缸径（mm）
    标准型CA2-Z单杆双作用40，50，63，80，100
    标准型CA2W-Z双杆双作用40，50，63，80，100
    杆不回转型CA2K单杆双作用40，50，63
    杆不回转型CA2KW双杆双作用40，50，63
    端锁气缸CBA2单杆双作用40，50，63，80，100
    气液缸CA2□H单杆双作用40，50，63，80，100
    气液缸CA2W□H双杆双作用40，50，63，80，100
    低摩擦型CA2□Q单杆双作用40，50，63，80，100
