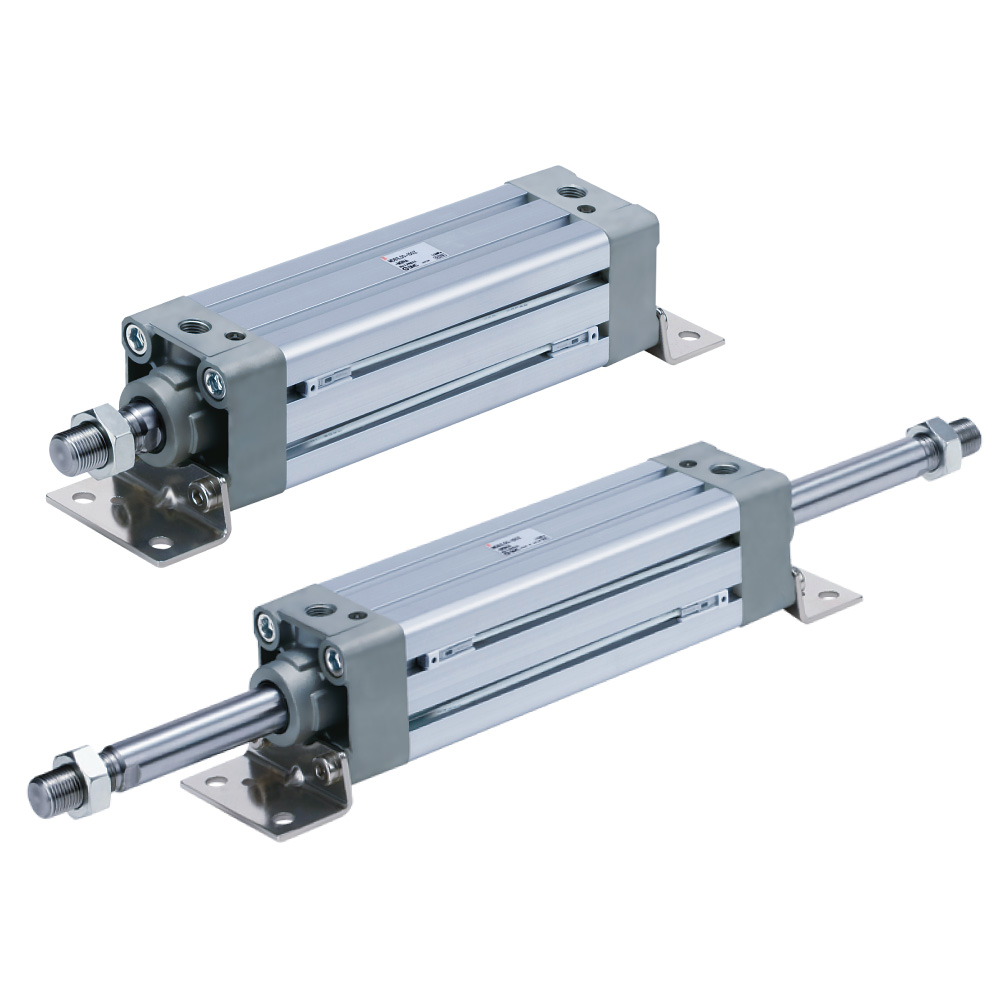

SMC CDA2W 标准型气缸（方形端盖，双杆双作用）

CDA2W 属于 SMC CA2/CDA2 系列（方形端盖・拉杆式・轻量化大缸径主力款），CDA2W = 双杆双作用 + 内置磁环（可装磁性开关），CA2W 为无磁环版本。

 核心特点

  • 轻量化：重量比旧款最多减轻 15%。

  • 方形端盖・拉杆结构：刚性好、安装灵活，适配大缸径（40–100mm）。

  • 双杆双作用（W）：两端出杆，往复推力 / 拉力均衡，适合同步、对顶、夹紧场景。

  • 内置磁环（D）：可直接装 SMC 磁性开关（小型 / 耐强磁场均适配），用于位置检测。

  • 气缓冲可调：缓冲范围大，末端冲击小、运行平稳。

  • 标准缸径：40/50/63/80/100mm；标准行程：25–700mm。

  • 安装方式：基本型、脚座、法兰、耳轴等；通口螺纹 Rc/G/NPT。

  • 无油润滑（标准）：可配气 - 液转换（H 型），适配重载 / 低速平稳运动。

 型号解读（示例：CDA2WB63-150Z）

  • CDA2W：双杆双作用、内置磁环、方形端盖

  • B：基本安装型

  • 63：缸径 63mm

  • 150：行程 150mm

  • Z：标准品（无防护套）


CA2‑Z：无磁环；CDA2‑Z：内置磁环；方形端盖・拉杆式・轻量化・大缸径主力款

标准型气缸(方形端盖)气缸 CA2/CDA2

  • ・重量*减轻15% 。


  • ・气缓冲易于控制。


  • ・从小型磁性开关到耐强磁场磁性开关都可以安装。


  • ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间）。


  • ・带磁性开关（CDA2系列：CDA2, CDA2W, CDA2K, CDA2KW,


  • CDBA2, CDA2□H, CDA2W□H）

形式系列动作方式缸径（mm）
标准型CA2-Z单杆双作用40，50，63，80，100
标准型CA2W-Z双杆双作用40，50，63，80，100
杆不回转型CA2K单杆双作用40，50，63
杆不回转型CA2KW双杆双作用40，50，63
端锁气缸CBA2单杆双作用40，50，63，80，100
气液缸CA2□H单杆双作用40，50，63，80，100
气液缸CA2W□H双杆双作用40，50，63，80，100
低摩擦型CA2□Q单杆双作用40，50，63，80，100
