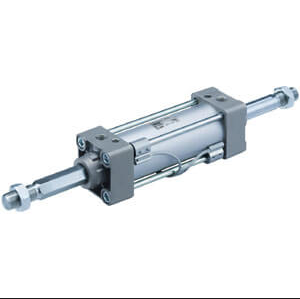

SMC CDA2KW 标准型气缸（方形端盖・双杆不回转・内置磁环）

CDA2KW = 双杆双作用 + 杆不回转 + 内置磁环 + 方形端盖，属于 SMC CA2/CDA2 系列（拉杆式、轻量化大缸径）。CA2KW：无磁环版；CDA2KW：内置磁环（可装磁性开关）。

核心特点

  • 双杆双作用（W）：两端出杆，推力 / 拉力均衡，适合同步、对顶、夹紧。

  • 杆不回转（K）：防回转结构，不回转精度 ≤±0.5°，适合防旋、定位、导向场景。

  • 内置磁环（D）：可直接装 SMC 磁性开关（含耐强磁场型），用于位置检测。

  • 方形端盖・拉杆结构：刚性好、安装灵活；缸径 40/50/63mm（无 80/100）。

  • 轻量化：比旧款减重约 15%。

  • 气缓冲可调：缓冲范围大、末端冲击小；缓冲阀 3 圈微调。

  • 标准行程：25–600mm；安装方式：基本型、脚座、法兰、耳轴等。

  • 通口螺纹：Rc/G/NPT；标准无油润滑，可配气 - 液转换（H 型）。

CA2‑Z：无磁环；CDA2‑Z：内置磁环；方形端盖・拉杆式・轻量化・大缸径主力款

标准型气缸(方形端盖)气缸 CA2/CDA2


  • ・重量*减轻15% 。


  • ・气缓冲易于控制。


  • ・从小型磁性开关到耐强磁场磁性开关都可以安装。


  • ・设有带杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和安装件的时间）。


  • ・带磁性开关（CDA2系列：CDA2, CDA2W, CDA2K, CDA2KW,

  • CDBA2, CDA2□H, CDA2W□H）

形式系列动作方式缸径（mm）
标准型CA2-Z单杆双作用40，50，63，80，100
标准型CA2W-Z双杆双作用40，50，63，80，100
杆不回转型CA2K单杆双作用40，50，63
杆不回转型CA2KW双杆双作用40，50，63
端锁气缸CBA2单杆双作用40，50，63，80，100
气液缸CA2□H单杆双作用40，50，63，80，100
气液缸CA2W□H双杆双作用40，50，63，80，100
低摩擦型CA2□Q单杆双作用40，50，63，80，100
