高斯摩直供 SMC 标准型气缸(方形端盖) CS1

产品目录

高斯摩直供 SMC 标准型气缸(方形端盖) CS1

高斯摩直供 SMC 标准型气缸(方形端盖) CS1

高斯摩直供 SMC 标准型气缸(方形端盖) CS1高斯摩直供 SMC 标准型气缸(方形端盖) CS1・方形缸盖，拉杆型大口径气缸。・带磁性开关（CDS1系列：CDS1、CDS1W、CDS1□Q）※仅125、140、160为气液型。型号系列动作方式缸筒内径（mm）标准型CS1单杆双作用125，140，160，180，…

产品详情

Product Detail

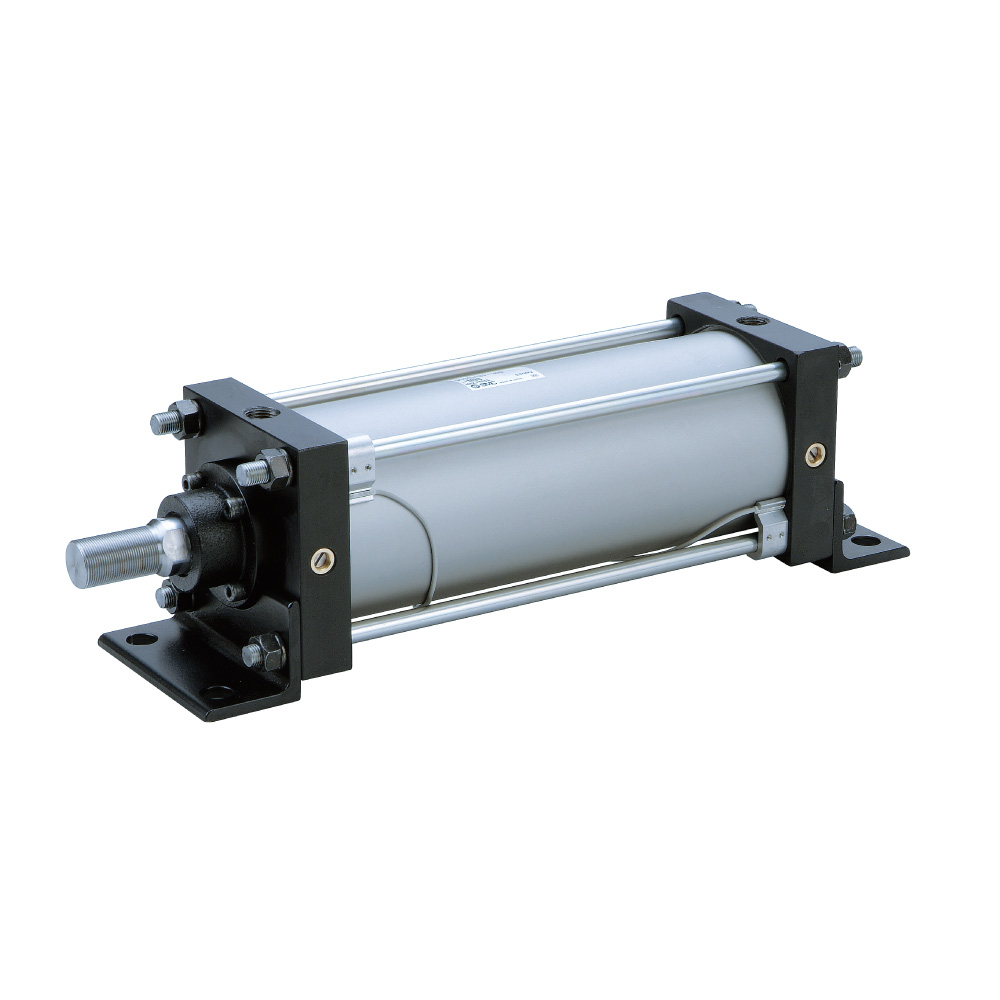

高斯摩直供 SMC 标准型气缸(方形端盖)  CS1

高斯摩直供 SMC 标准型气缸(方形端盖)  CS1


  • ・方形缸盖，拉杆型大口径气缸。

  • ・带磁性开关（CDS1系列：CDS1、CDS1W、CDS1□Q）

  • ※仅ø125、ø140、ø160为气液型。

型号系列动作方式缸筒内径（mm）
标准型CS1单杆双作用125，140，160，180，200，250，300
标准型CS1W双杆双作用125，140，160，180，200，250，300
低摩擦型CS1□Q单杆双作用125，140，160

高斯摩直供 SMC CS1 标准型气缸（方形端盖・大缸径拉杆式）

CS1 是 SMC 大缸径方形端盖拉杆气缸，主打重型负载、长行程、高刚性，适配重载 / 高压工况，CDS1 为带磁环版本。

核心定位

  • 产品类别：气动元件 → 气动执行元件 → 大缸径标准气缸（方形端盖 / 拉杆式）

  • 系列归属：CS1（单杆）/CS1W（双杆），CDS1/CDS1W（带磁环）

  • 核心差异：缸径 125–300mm、方形端盖、拉杆结构、重载设计

产品特点

  • 重载能力：大缸径 + 高刚性拉杆，推力可达数吨，适配重型设备

  • 安装灵活：基本 / 脚座 / 法兰 / 耳轴安装，适配多场景

  • 耐用可靠：铁缸筒抗变形，适合长行程 / 高负载；不给油式减少维护

  • 可选磁环：CDS1 可装磁性开关，实现位置反馈

应用场景

  • 重型自动化、升降平台、压机、港口机械

  • 工程机械、物料搬运、大型工装夹具

  • 需大推力、长行程、高刚性的工业设备
