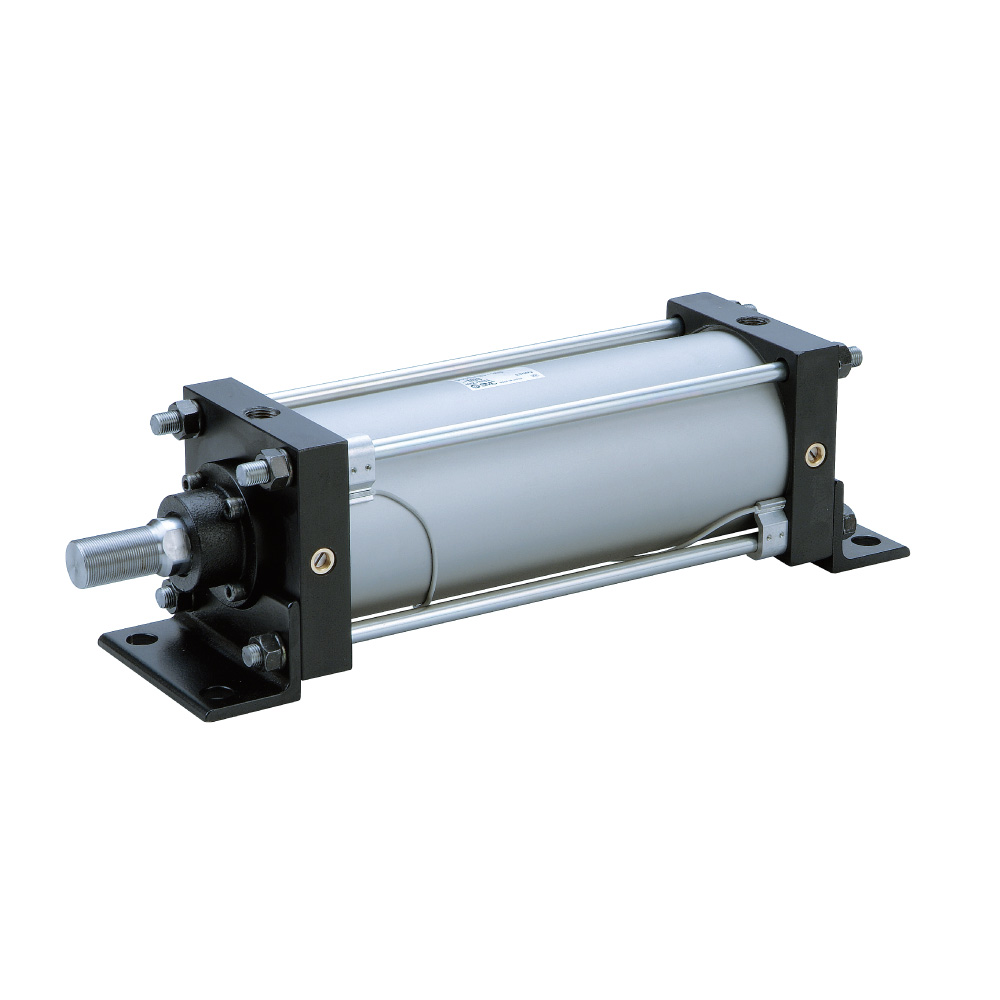

高斯摩直供 SMC 标准型气缸(方形端盖)  CDS1W

高斯摩直供 SMC 标准型气缸(方形端盖)  CDS1W


  • ・方形缸盖，拉杆型大口径气缸。

  • ・带磁性开关（CDS1系列：CDS1、CDS1W、CDS1□Q）

  • ※仅ø125、ø140、ø160为气液型。

型号系列动作方式缸筒内径（mm）
标准型CS1单杆双作用125，140，160，180，200，250，300
标准型CS1W双杆双作用125，140，160，180，200，250，300
低摩擦型CS1□Q单杆双作用125，140，160

高斯摩直供 SMC CDS1W 标准型气缸（方形端盖・大缸径・双杆・带磁环）

CDS1W 是 SMC CS1 平台的双杆带磁环大缸径拉杆气缸，方形端盖、双杆双作用，两端出力相等，内置磁环可装磁性开关，用于重载 + 位置检测 + 双向均衡推力场景。


核心特点（与 CDS1 单杆对比）

  • 双杆设计（核心差异）：活塞杆两端伸出，双向推力 / 拉力相等，适合对称推拉、同步升降、对中定位。

  • 带磁环：内置磁环，可直接装磁性开关，实现位置反馈（CS1W 无磁环）。

  • 大缸径重载：缸径 125–300mm，方形端盖 + 高强度拉杆，双向推力可达数吨，刚性强、抗偏载。

  • 长行程稳定：标准行程 25–1200mm（可定制至 2400mm），铁缸筒抗变形，双杆导向性好、侧向负载能力强。

  • 安装灵活：基本 / 脚座 / 法兰 / 耳轴等多安装方式，适配复杂重载工况。

  • 可调气缓冲：两侧标准气缓冲，减速平稳、降噪、保护设备。

  • 不给油可选：N 型不给油设计，减少维护、适配洁净环境。
