高斯摩直供 SMC 紧凑型气缸微型自由安装气缸 CDUJ

产品目录

高斯摩直供 SMC 紧凑型气缸微型自由安装气缸 CDUJ

高斯摩直供 SMC 紧凑型气缸微型自由安装气缸 CDUJ

高斯摩直供 SMC 紧凑型气缸微型自由安装气缸 CDUJ高斯摩直供 SMC 紧凑型气缸微型自由安装气缸 CDUJ紧凑型气缸微型自由安装气缸 CUJ/CDUJ・与CU比较，全长可缩短64%、体积可减少70%的省空间气缸 。・带磁性开关（CDUJ系列：CDUJ）。形式系列动作方式缸径（mm）标准型C…

产品详情

Product Detail

高斯摩直供 SMC  紧凑型气缸微型自由安装气缸  CDUJ

高斯摩直供 SMC  紧凑型气缸微型自由安装气缸  CDUJ

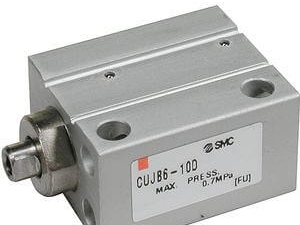

紧凑型气缸微型自由安装气缸 CUJ/CDUJ

  • ・与CU比较，全长可缩短64%、体积可减少70%的省空间气缸 。


  • ・带磁性开关（CDUJ系列：CDUJ）。

形式系列动作方式缸径（mm）
标准型CUJ单杆双作用4，6，8，10，12，16，20
标准型CUJ单作用（弹簧压回型）4，6，8，10，12，16，20

高斯摩直供 SMC CDUJ 紧凑型微型自由安装气缸

CDUJ 是 SMC CUJ 系列的带磁环版本，内置磁环可直接装磁性开关，保持超紧凑、多面安装特性，适配空间受限且需位置检测的微型自动化场景。

✅ 核心特点（CUJ 基础上 + 带磁环）

  • 内置磁环（关键区别）

    可直接安装 D‑M9B/D‑F8N 等磁性开关，实现行程位置检测；无磁环版为 CUJ。

  • 极致省空间

    比老款 CU 全长缩短 64%、体积减少 70%，缸体最小仅 13mm 长、15mm 高。

  • 五面自由安装

    方形缸体 5 面有安装孔，轴向 / 纵向 / 横向任意固定，配管与接线同侧，设计灵活。

  • 微型轻量化

    缸径 4–20mm，重量比同功能气缸轻约 49%，适配精密小型设备。

  • 短行程专用

    标准行程 4–50mm，高频短距推拉 / 定位首选。

  • 无给油 + 垫缓冲

    无需润滑，洁净环境适用；ø12–20mm 标配橡胶垫缓冲，减速降噪。

 关键规格（CDUJ）

  • 缸径：4/6/8/10/12/16/20mm

  • 行程：

    • 双作用：ø4 (4–10mm)、ø6–10 (4–30mm)、ø12–20 (5–50mm)

    • 单作用（弹簧压回）：4–20mm

  • 动作：单杆双作用 / 单作用（弹簧压回）

  • 使用压力：双作用 0.15–0.7MPa；单作用 0.2–0.7MPa

  • 温度范围：带开关 -10～+60℃；无开关 -10～+70℃

  • 材质：铝合金缸体、碳钢活塞杆、橡胶垫缓冲（大缸径）

  • 磁环：内置（可装磁性开关）
