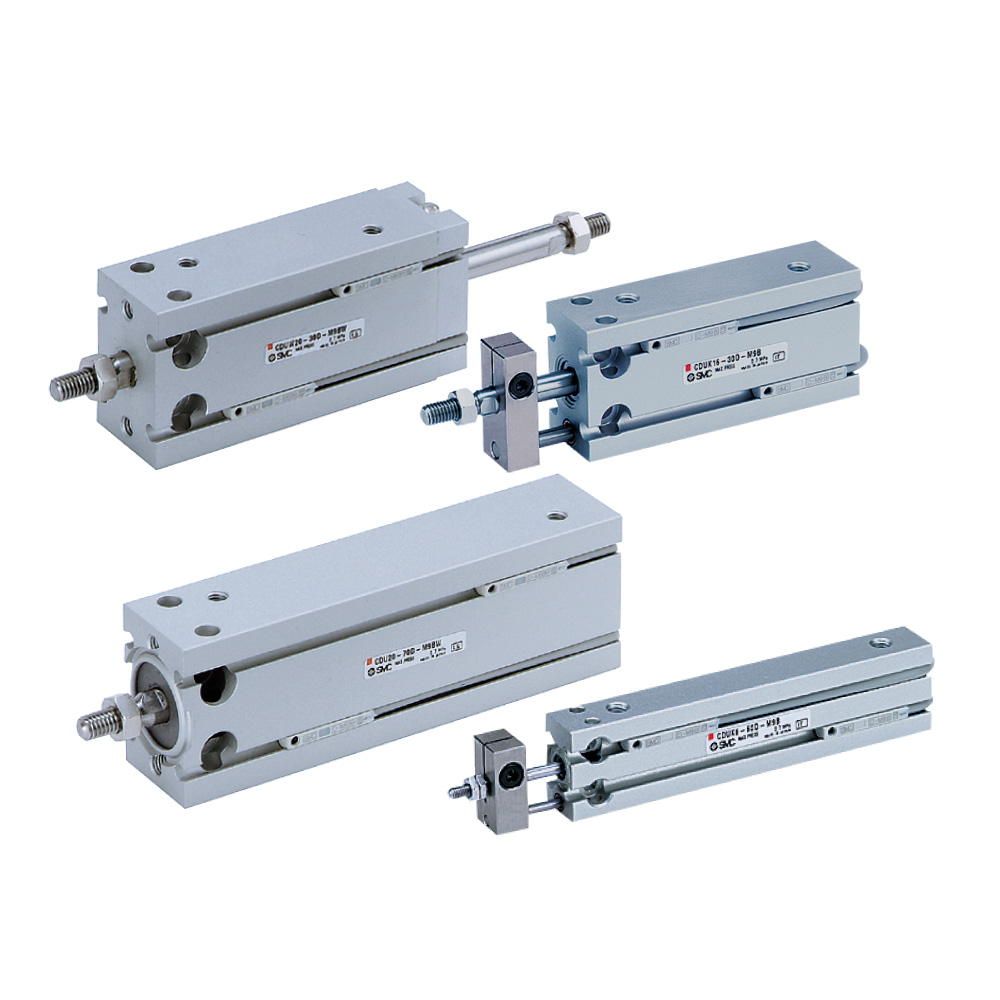

高斯摩直供 SMC  紧凑型气缸自由安装型气缸 CU

高斯摩直供 SMC  紧凑型气缸自由安装型气缸 CU


紧凑型气缸自由安装型气缸 CU/CDU

  • ・缸体可多面直接安装的省空间气缸 。


  • ・带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。

  • 高斯摩直供 SMC CU 系列 紧凑型・自由安装型气缸

  • CU 是 SMC 经典款自由安装气缸（俗称 “方缸 / 薄型缸”），可五面直接安装、省空间、性价比高；CDU = 带磁环版，可装磁性开关。

  •  核心特点

  • 五面自由安装：缸体四个侧面 + 端面都有安装孔，无需支架，任意方向固定。

    紧凑薄型：比标准气缸短、薄，适合设备内部、狭小空间安装。

    无给油设计：标准免润滑，洁净环境可用。

    内置垫缓冲：全缸径标配橡胶垫缓冲，减速降噪。

    带磁环可选（CDU）：内置磁环，可装 D‑M9B/F8N 等开关，做位置检测。

    长寿命可选（‑XB24）：密封升级，寿命约 4 倍，高频工况优选。

型号系列动作方式缸径（mm）
标准型CU单杆双作用6，10，16，20，25，32
标准型CU单作用（弹簧压回·压出）6，10，16，20，25，32
标准型CUW双杆双作用6，10，16，20，25，32
杆不回转型CUK单杆双作用6，10，16，20，25，32
杆不回转型CUK单作用（弹簧压回·压出）6，10，16，20，25，32
杆不回转型CUKW双杆双作用6，10，16，20，25，32
长行程标准型CU单杆双作用6，10，16，20，25，32
长行程
杆不回转型		CUK单杆双作用6，10，16，20，25，32
带气缓冲CU-A单杆双作用20，25，32
真空用ZCUK单杆双作用10，16，20，25，32
