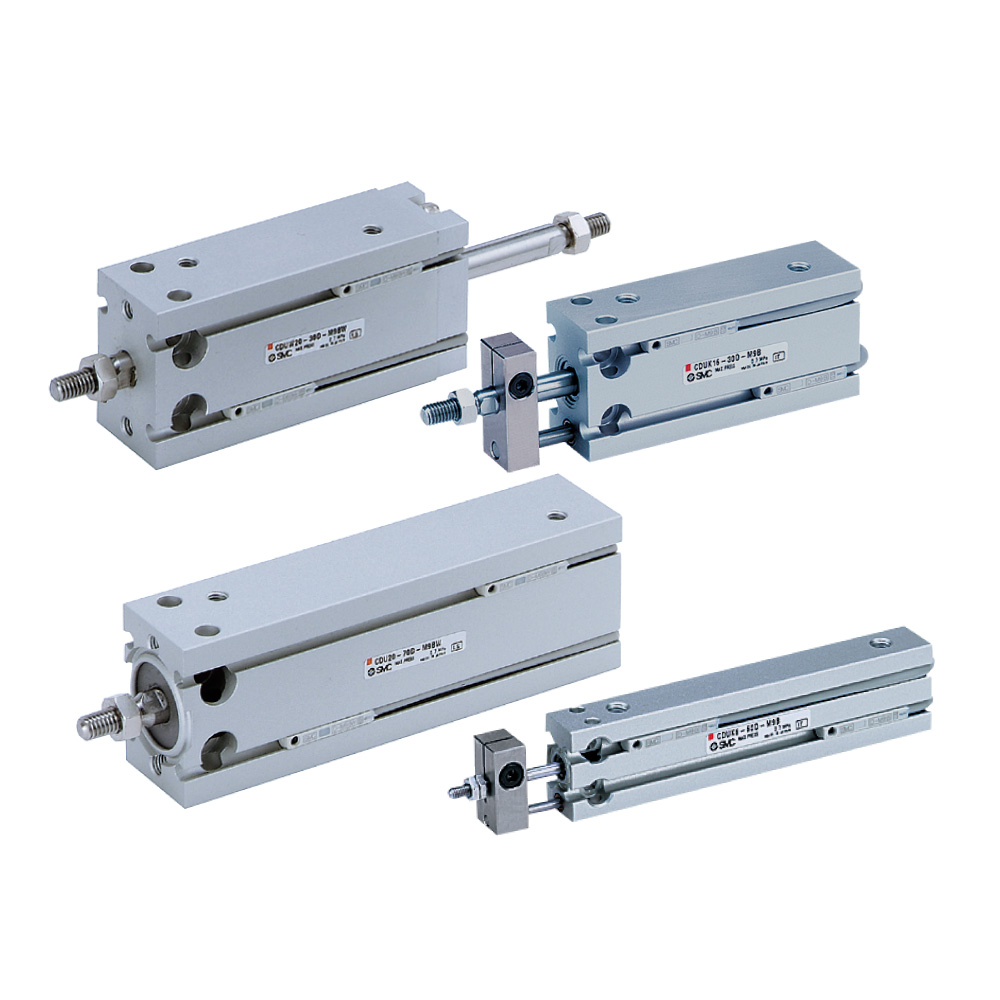

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDU

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDU


紧凑型气缸自由安装型气缸 CU/CDU



  • 高斯摩直供 SMC CDU 紧凑型・自由安装型气缸（带磁环）

    CDU = CU 系列 + 内置磁环，是 SMC 最经典的五面自由安装薄型缸，方形缸体、无需支架、带磁环可装开关，自动化设备用得最多。




型号系列动作方式缸径（mm）
标准型CU单杆双作用6，10，16，20，25，32
标准型CU单作用（弹簧压回·压出）6，10，16，20，25，32
标准型CUW双杆双作用6，10，16，20，25，32
杆不回转型CUK单杆双作用6，10，16，20，25，32
杆不回转型CUK单作用（弹簧压回·压出）6，10，16，20，25，32
杆不回转型CUKW双杆双作用6，10，16，20，25，32
长行程标准型CU单杆双作用6，10，16，20，25，32
长行程
杆不回转型		CUK单杆双作用6，10，16，20，25，32
带气缓冲CU-A单杆双作用20，25，32
真空用ZCUK单杆双作用10，16，20，25，32


核心特点（CDU 与 CU 的区别）

  • 内置磁环（关键）：CDU 活塞带磁环，可装 D‑M9B/F8N 等磁性开关，做位置检测 / 信号反馈；CU 无磁环。

  • 五面自由安装：缸体 4 侧面 + 端面都有安装孔，任意方向直接固定，省空间、免支架。

  • 紧凑薄型：方形缸体，比标准气缸短 10%、窄 35%、轻 49%，适合设备内部狭小空间。

  • 无给油 + 垫缓冲：标准免润滑；全缸径标配橡胶垫缓冲，减速降噪。

  • 长寿命可选（‑XB24）：密封升级，寿命约 4 倍，高频工况优选。
