高斯摩直供 SMC 紧凑型气缸自由安装型气缸 CDUW

产品目录

高斯摩直供 SMC 紧凑型气缸自由安装型气缸 CDUW

高斯摩直供 SMC 紧凑型气缸自由安装型气缸 CDUW

高斯摩直供 SMC 紧凑型气缸自由安装型气缸 CDUW高斯摩直供 SMC 紧凑型气缸自由安装型气缸 CDUW紧凑型气缸自由安装型气缸 CU/CDU缸体可多面直接安装的省空间气缸 。带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。型号系列动作方式缸径（mm）标准型CU…

产品详情

Product Detail

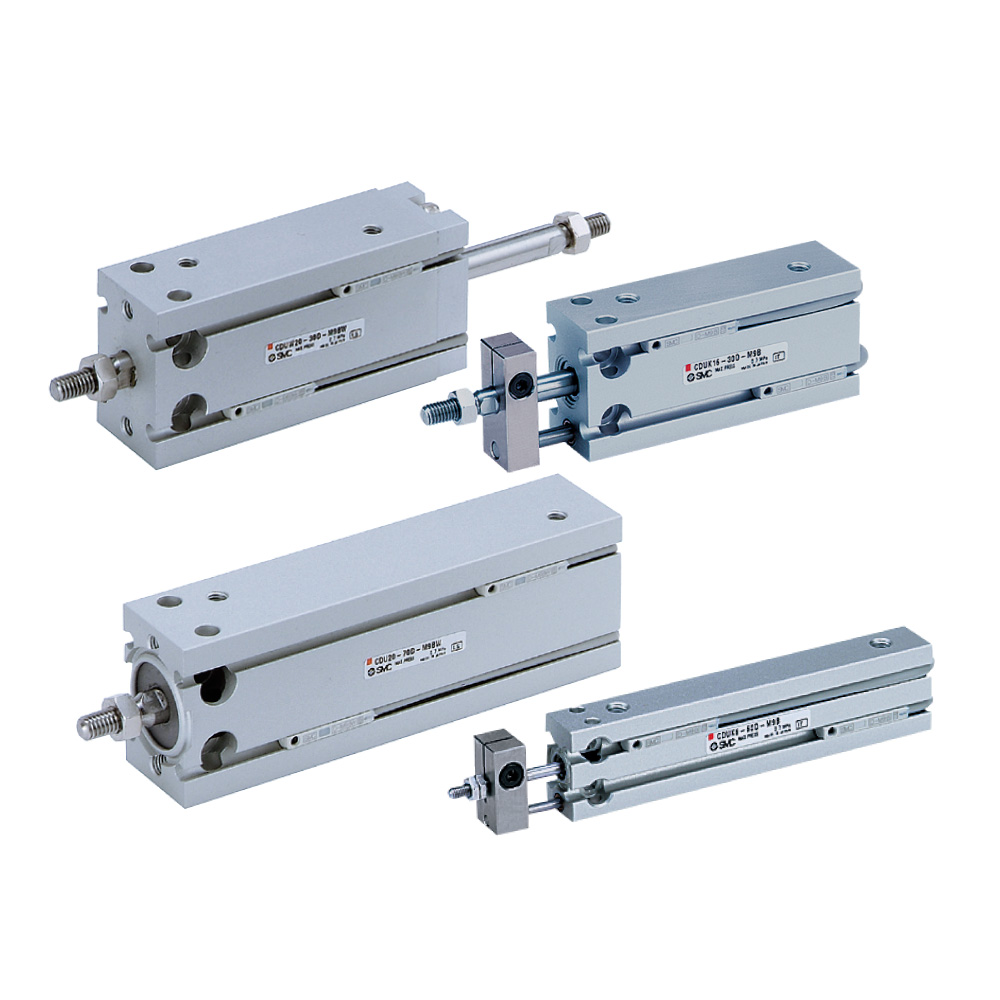

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDUW

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDUW


紧凑型气缸自由安装型气缸 CU/CDU

  • 缸体可多面直接安装的省空间气缸 。


  • 带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。

型号系列动作方式缸径（mm）
标准型CU单杆双作用6，10，16，20，25，32
标准型CU单作用（弹簧压回·压出）6，10，16，20，25，32
标准型CUW双杆双作用6，10，16，20，25，32
杆不回转型CUK单杆双作用6，10，16，20，25，32
杆不回转型CUK单作用（弹簧压回·压出）6，10，16，20，25，32
杆不回转型CUKW双杆双作用6，10，16，20，25，32
长行程标准型CU单杆双作用6，10，16，20，25，32
长行程
杆不回转型		CUK单杆双作用6，10，16，20，25，32
带气缓冲CU-A单杆双作用20，25，32
真空用ZCUK单杆双作用10，16，20，25，32



核心特点（CDUW 与 CDU 的关键区别）

  • 双活塞杆（W=Double Rod）：两端伸出、出力相同、刚性更好、天然防旋转；CDU 是单杆，缩回侧出力略小。

  • 内置磁环（CDU 系列）：活塞带磁环，可装 D‑M9B/F8N/A93 等开关，做位置检测。

  • 五面自由安装：缸体五面带安装孔，免支架、任意方向固定，省空间。

  • 紧凑薄型 + 无给油：方形缸体、轻量化；标准免润滑，洁净环境可用。

  • 长寿命可选（‑XB24）：密封升级，寿命约 4 倍，高频工况优选。
