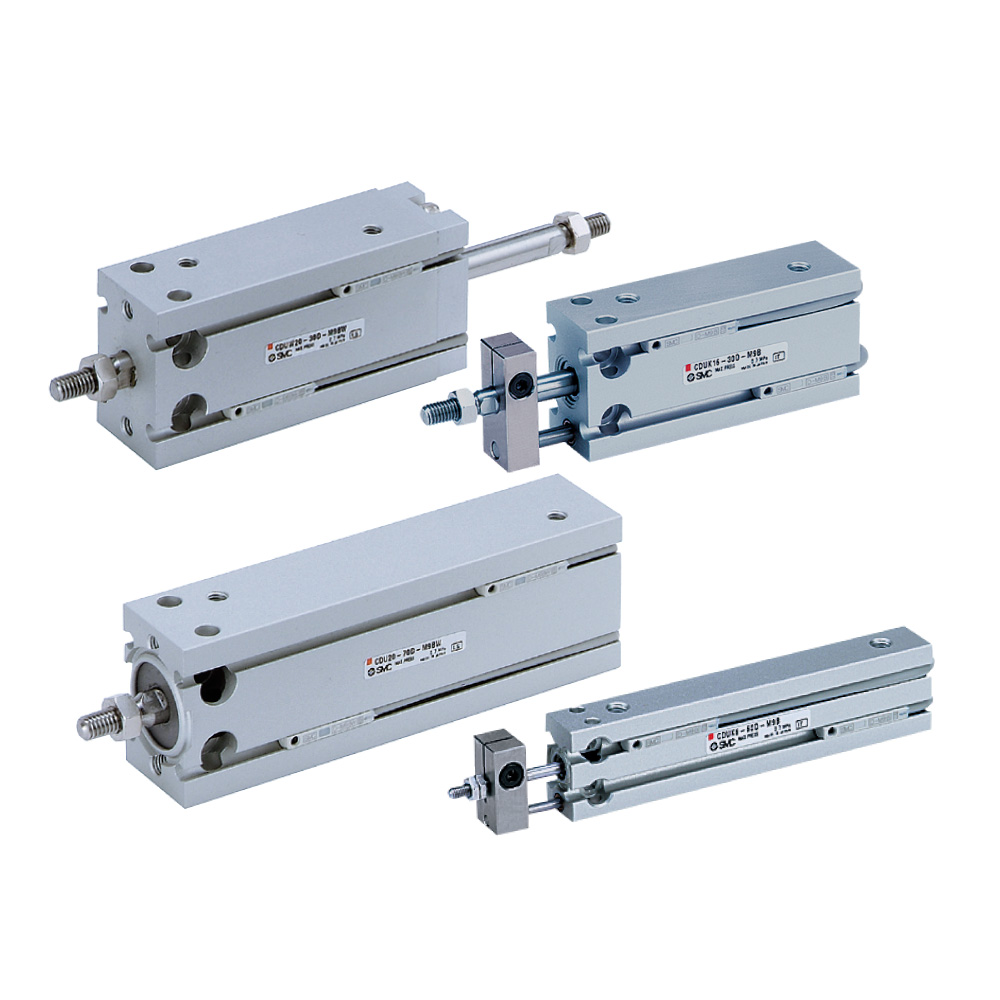

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDUK

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDUK


紧凑型气缸自由安装型气缸 CU/CDU

  • 缸体可多面直接安装的省空间气缸 。


  • 带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。


    高斯摩直供 SMC CDUK 紧凑型・自由安装型气缸（杆不回转 + 带磁环）

    CDUK = CDU（带磁环）+ K（杆不回转），属于 SMC CU 家族防旋转自由安装缸，方形缸体、五面安装、活塞带磁环，活塞杆自带防转结构，精度高、免支架、省空间。

    核心特点（CDUK 与 CDU 的关键区别）




    • 杆不回转（K 核心）：活塞杆带防转扁方，不回转精度 ±0.8°，杜绝旋转偏移；CDU 活塞杆可自转，定位易偏。

    • 内置磁环（CDU 系列）：活塞带磁环，可装 D‑M9B/F8N/A93 等磁性开关，做位置检测 / 信号反馈。

    • 五面自由安装：缸体 4 侧面 + 端面均有安装孔，任意方向直接固定，免支架。

    • 紧凑薄型 + 无给油：方形铝合金缸体、轻量化；标准免润滑，洁净环境可用。

    • 长寿命可选（‑XB24）：密封升级，寿命约 4 倍，高频 / 精密工况优选。

型号系列动作方式缸径（mm）
标准型CU单杆双作用6，10，16，20，25，32
标准型CU单作用（弹簧压回·压出）6，10，16，20，25，32
标准型CUW双杆双作用6，10，16，20，25，32
杆不回转型CUK单杆双作用6，10，16，20，25，32
杆不回转型CUK单作用（弹簧压回·压出）6，10，16，20，25，32
杆不回转型CUKW双杆双作用6，10，16，20，25，32
长行程标准型CU单杆双作用6，10，16，20，25，32
长行程
杆不回转型		CUK单杆双作用6，10，16，20，25，32
带气缓冲CU-A单杆双作用20，25，32
真空用ZCUK单杆双作用10，16，20，25，32
