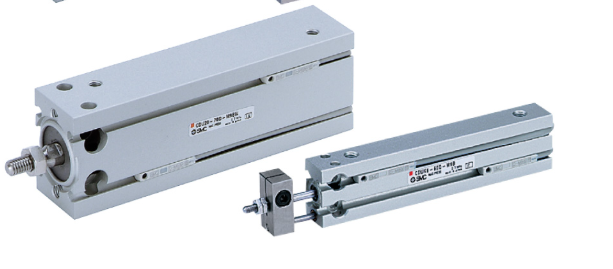

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDUKW

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDUKW


紧凑型气缸自由安装型气缸 CU/CDU

  • 缸体可多面直接安装的省空间气缸 。


  • 带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。


    高斯摩直供 SMC CDUKW 紧凑型・自由安装型气缸（双杆 + 防转 + 带磁环）

    CDUKW = CDU（带磁环）+ K（杆不回转）+ W（双杆），是 SMC CU 家族最高配置自由安装缸：双活塞杆 + 防旋转结构 + 内置磁环，五面安装、出力对称、定位精准，适合精密双向驱动场景。

    核心特点（CDUKW 与 CDUK/CDUW 关键区别）


    • 双活塞杆（W）：两端出力完全相等、刚性强、天然防侧弯；CDUK 是单杆，缩回侧出力略小。

    • 杆不回转（K）：活塞杆带防转扁方，不回转精度 ±0.8°；CDUW 无防转结构，杆可自转。

    • 内置磁环（CDU）：活塞带磁环，可装 D‑M9B/F8N/A93 等开关，做位置检测 / 信号反馈。

    • 五面自由安装：缸体 4 侧面 + 端面均有安装孔，免支架、任意方向固定。

    • 紧凑薄型 + 无给油：方形铝合金缸体、轻量化；标准免润滑，洁净环境可用。

    • 长寿命可选（‑XB24）：密封升级，寿命约 4 倍，高频 / 精密工况优选。

型号系列动作方式缸径（mm）
标准型CU单杆双作用6，10，16，20，25，32
标准型CU单作用（弹簧压回·压出）6，10，16，20，25，32
标准型CUW双杆双作用6，10，16，20，25，32
杆不回转型CUK单杆双作用6，10，16，20，25，32
杆不回转型CUK单作用（弹簧压回·压出）6，10，16，20，25，32
杆不回转型CUKW双杆双作用6，10，16，20，25，32
长行程标准型CU单杆双作用6，10，16，20，25，32
长行程
杆不回转型		CUK单杆双作用6，10，16，20，25，32
带气缓冲CU-A单杆双作用20，25，32
真空用ZCUK单杆双作用10，16，20，25，32
