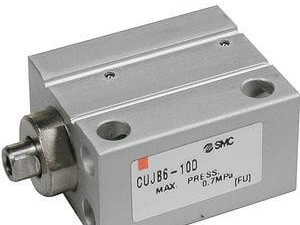

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDU-A

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CDU-A


紧凑型气缸自由安装型气缸 CU/CDU

  • 缸体可多面直接安装的省空间气缸 。


  • 带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。


    高斯摩直供 SMC CDU‑A 紧凑型自由安装气缸（带气缓冲 + 带磁环）

    CDU‑A = CDU（带磁环）+ A（气缓冲），属于 SMC CU 家族带气缓冲的自由安装缸，在 CDU 基础上增加两端气缓冲，大幅降低终端冲击与噪音，适合高速 / 高频、需降噪的紧凑型工位。

    核心特点（CDU‑A 与 CDU 关键区别）



    • 内置气缓冲（A 核心）：两端带气缓冲结构，吸收动能、降低冲击噪音，高速（≤500mm/s）动作更平稳，保护设备与工件。

    • 带磁环（CDU）：活塞内置磁环，可装 D‑M9B/F8N/A93 等磁性开关，用于位置检测 / 信号反馈。

    • 五面自由安装：方形缸体 4 侧面 + 端面均有安装孔，免支架、任意方向直接固定。

    • 紧凑薄型 + 无给油：铝合金缸体轻量化，标准免润滑，适配洁净环境。

    • 橡胶缓冲标配：气缓冲 + 橡胶缓冲双重防护，终端缓冲更柔和。

型号系列动作方式缸径（mm）
标准型CU单杆双作用6，10，16，20，25，32
标准型CU单作用（弹簧压回·压出）6，10，16，20，25，32
标准型CUW双杆双作用6，10，16，20，25，32
杆不回转型CUK单杆双作用6，10，16，20，25，32
杆不回转型CUK单作用（弹簧压回·压出）6，10，16，20，25，32
杆不回转型CUKW双杆双作用6，10，16，20，25，32
长行程标准型CU单杆双作用6，10，16，20，25，32
长行程
杆不回转型		CUK单杆双作用6，10，16，20，25，32
带气缓冲CU-A单杆双作用20，25，32
真空用ZCUK单杆双作用10，16，20，25，32
