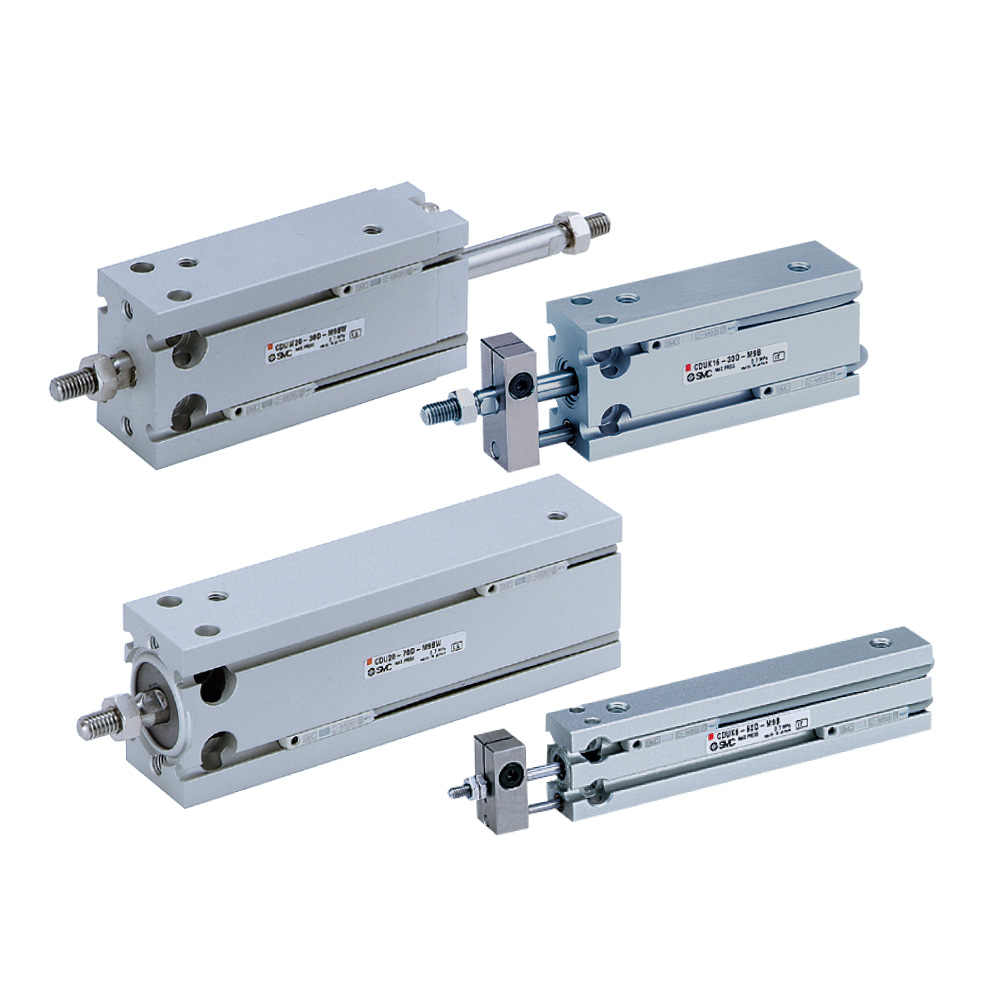

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CUKW

高斯摩直供 SMC  紧凑型气缸自由安装型气缸  CUKW


紧凑型气缸自由安装型气缸 CU/CDU

  • 缸体可多面直接安装的省空间气缸 。


  • 带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。


    核心特点（CUKW 定位）

  • 双杆 + 防转（K+W）：两端活塞杆伸出，推力 = 拉力；扁方结构防转，不回转精度 ±0.8°。

  • 五面自由安装：方形缸体 4 侧面 + 端面都有安装孔，免支架、任意方向直装。

  • 无磁环（CUKW）：成本低、无位置检测；需信号选 CDUKW。

  • 紧凑薄型 + 无给油：铝合金缸体轻量化，标准免润滑，适合洁净环境。

  • 橡胶缓冲标配：两端橡胶缓冲，降噪、减冲击。

    典型应用

    • 自动化设备双向同步夹紧、对中定位、防转移栽（出力均衡 + 角度稳定）。

    • 电子 / 半导体、检测治具、小型压机、轻工机械（空间受限、精密定位）。

    • 替代 “单杆缸 + 导向轴”，简化结构、节省空间、降成本。

      型号系列动作方式缸径（mm）
      标准型CU单杆双作用6，10，16，20，25，32
      标准型CU单作用（弹簧压回·压出）6，10，16，20，25，32
      标准型CUW双杆双作用6，10，16，20，25，32
      杆不回转型CUK单杆双作用6，10，16，20，25，32
      杆不回转型CUK单作用（弹簧压回·压出）6，10，16，20，25，32
      杆不回转型CUKW双杆双作用6，10，16，20，25，32
      长行程标准型CU单杆双作用6，10，16，20，25，32
      长行程
      杆不回转型      		CUK单杆双作用6，10，16，20，25，32
      带气缓冲CU-A单杆双作用20，25，32
      真空用ZCUK单杆双作用10，16，20，25，32
