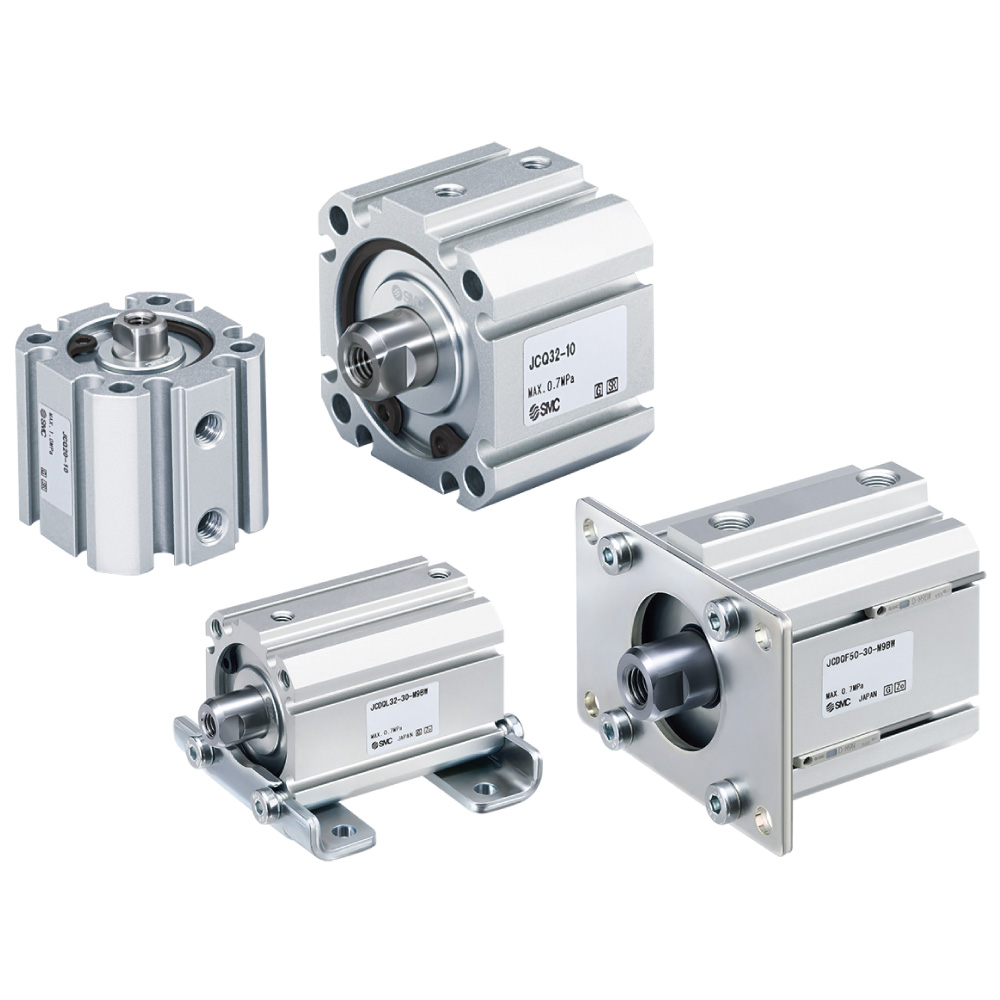

高斯摩直供 SMC   紧凑型薄型气缸  CDQ2

高斯摩直供 SMC   紧凑型薄型气缸  CDQ2


紧凑型气缸薄型气缸 CQ2/CDQ2

  • ・追加ø4, ø6, ø10 [New]

  • ・提供ø4〜ø200全产品系列

  • ・全长设计短小，实现装置紧凑化的省空间气缸

  • ・4面均可安装小型磁性开关（ø6、 ø10为1面，ø12~ø25为2面）

  • ・磁性开关不凸出。

  • ・轻量：减少5~13%（与以前的CQ2比较）

  • ・增加双耳环摆动底座安装件、薄型脚座安装件

  • ・安装螺栓同包出厂、设有带杆端安装件的型号（省去了分别订购气缸和安装件的时间）

  • ・带磁性开关（CDQ2系列：CDQ2、CDQ2W、CDQ2K、CDQ2KW、CDQP2、CDQ2□S、CDBQ2）


核心特点

  • 超薄紧凑：长度比标准气缸缩短约 50%；重量比旧 CQ2 降5%–13%。

  • 内置磁环：CDQ2 标准带磁环，可直接装 D‑M9□等磁性开关；开关不凸出本体。

  • 多面安装：缸径 32–100mm 为4 面可装开关；12–25mm 为2 面。

  • 全规格覆盖：缸径 φ12–φ100mm（大口径至 φ200mm）；标准行程 5–100mm（最长 300mm）。

  • 高互换性：全球通用安装尺寸，直接替换旧款 / 竞品无需改机。



形式系列动作方式缸径（mm）
标准型CQ2-Z单杆双作用4，6，10 12，16，20，25，32，40，50，63，80，100
标准型CQ2W-Z双杆双作用12，16，20，25，32，40，50，63，80，100
标准型CQ2-Z単作用（弹簧压回·压出）12，16，20，25，32，40，50
大缸径CQ2-Z单杆双作用125，140，160，180，200
大缸径CQ2W-Z双杆双作用125，140，160，180，200
长行程CQ2-Z单杆双作用32，40，50，63，80，100
杆不回转型CQ2K-Z单杆双作用12，16，20，25，32，40，50，63
杆不回转型CQ2KW-Z双杆双作用12，16，20，25，32，40，50，63
耐水性强型CQ2-R/V单杆双作用20，25，32，40，50，63，80，100
耐水性强型CQ2W-R/V双杆双作用40，50，63，80，100
轴向配管型（集中配管型）CQP2单杆双作用12，16，20，25，32，40，50，63，80，100
轴向配管型（集中配管型）CQP2单作用（弹簧压回·压出）12，16，20，25，32，40，50
耐横向负载型CQ2□S-Z单杆双作用32，40，50，63，80，100
端锁型CBQ2单杆双作用20，25，32，40，50，63，80，100
