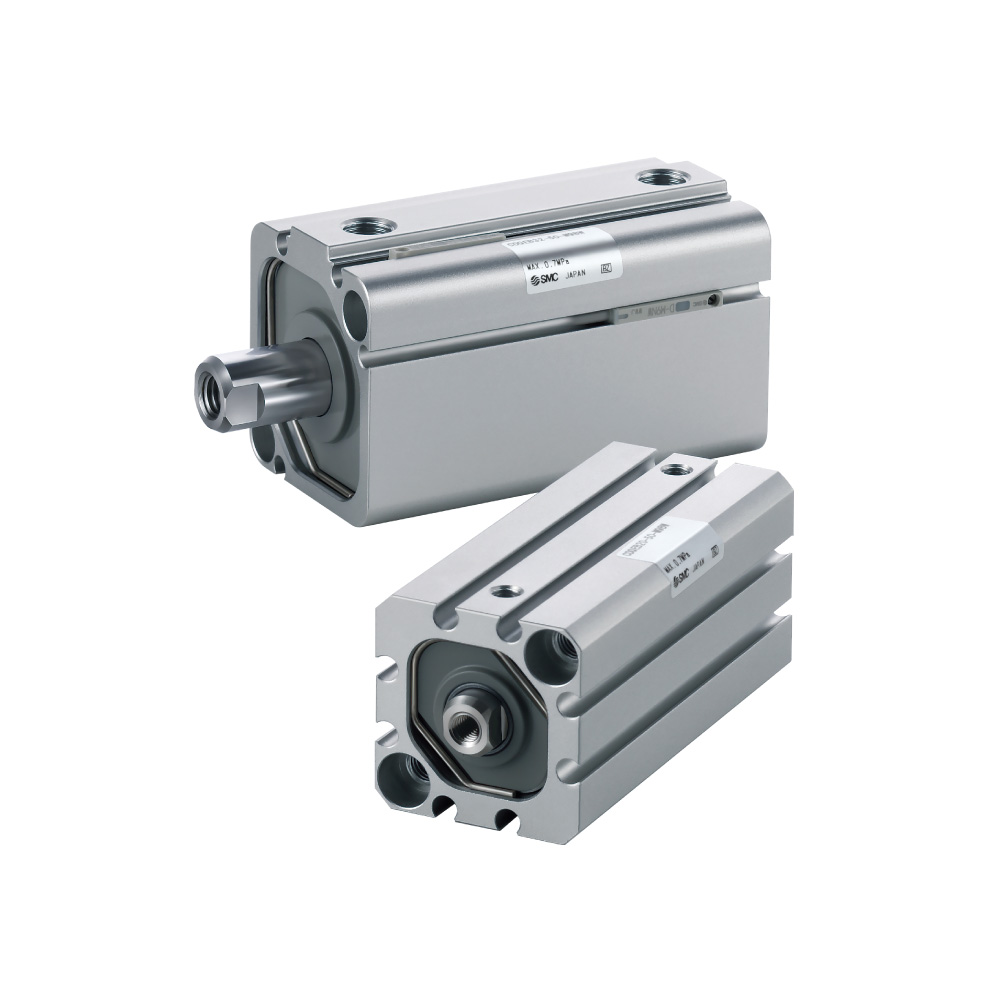

日本 SMC   紧凑型高输出力型  CQE

日本 SMC   紧凑型高输出力型  CQE


紧凑型气缸薄型气缸／高输出力型 CQE

  • ・理论输出高达1.5倍


  • ・外部尺寸与现有的CQ2系列相同


  • ・多边形活塞设计将理论输出力提高了1个等级


  • ・助力压缩空气管路的低压化　供给压力降低0.17MPa


  • 　即使降低气缸的供给压力，也能实现相同的理论输出力

形式系列动作方式缸径（mm）
高输出力型CQE单杆双作用φ20，φ32

核心特点

  • ✅ 输出力≈1.5 倍：同尺寸下推力比 CQ2 高 50%（φ32、0.5MPa 时：CQE≈603N，CQ2≈402N）。

  • ✅ 完全兼容 CQ2：安装尺寸、接管位置与标准 CQ2 一致，直接替换无需改设计。

  • ✅ 多边形活塞不回转：活塞杆动作时不旋转，省去防转机构；密封圈更换无需专用工具。

  • ✅ 低压节能：同等推力下，供气压力可降低约 0.17MPa（如 400N 推力：CQE≈0.33MPa，CQ2≈0.5MPa），减少能耗。

  • ✅ 带磁环可选：CDQE内置磁环，可装磁性开关（如 D-M9□）用于位置检测。

  • ✅ 环保合规：符合 RoHS 指令，适配洁净与出口设备

典型应用

  • 狭小空间高夹紧：3C 夹具、精密定位、模具夹紧

  • 低压节能设备：食品包装、物流分拣、自动化装配线

  • 轻量高推力：小型压力机、压装工位、移栽机械手
