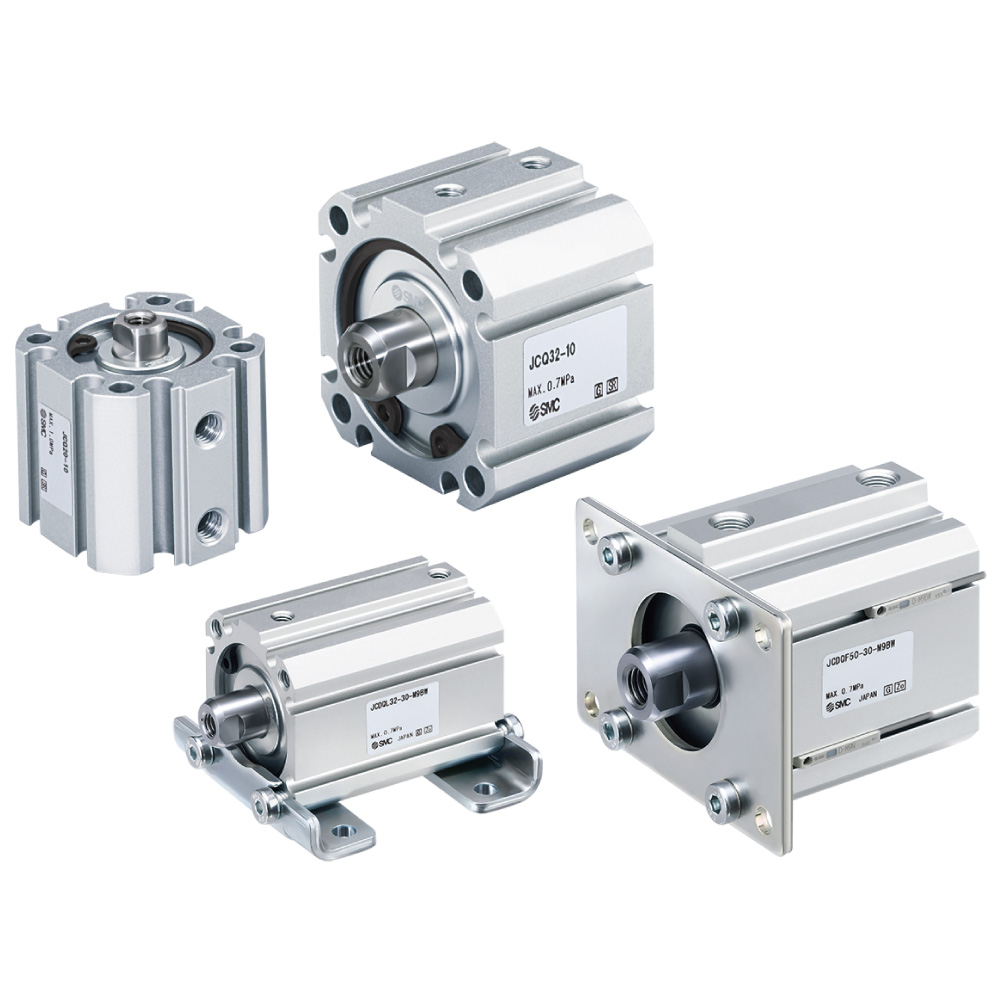

日本 SMC   紧凑带气缓冲薄型气缸 RQ

日本 SMC   紧凑带气缓冲薄型气缸 RQ


紧凑型气缸带气缓冲的薄型气缸 RQ/RDQ

  • ・新增长行程 [New]

  • ・薄型气缸CQS、CQ2系列上采用了气缓冲机构，

  • 　全长仅需延长＋2.5mm～13mm即可。

  • ・可吸收的允许动能提高了约3倍（与CQS、CQ2的垫缓冲型相比）

  • ・新增薄型脚座安装件。

  • ・带磁性开关（RDQ系列：RDQ）

形式系列动作方式缸径（mm）
标准型RQ单杆双作用20，25，32，40，50，63，80，100

SMC RQ 系列｜紧凑带气缓冲薄型气缸

RQ 系列是 SMC 在标准薄型气缸（CQ2/CQS）基础上，内置气缓冲、长度几乎不变的升级款；RDQ 为带磁环 / 可装磁性开关版本。

核心特点

  1. 超薄 + 气缓冲（无缓冲环结构）

  • 在 CQ2/CQS 本体上增加气缓冲，全长仅增加 2.5～13 mm

  • 独特无缓冲环设计：靠活塞密封与气道配合形成缓冲腔

  • 缓冲效果：允许动能≈普通橡胶缓冲的 3 倍，末端冲击与噪音大幅降低

  1. 安装与 CQ2 高度互换

  • 缸径：ø20、25、32、40、50、63、80、100 mm

  • 安装方式：通孔（标准）、两端螺孔、脚座、法兰、双耳环

  • 磁性开关：RDQ 系列自带磁环，可装 M9 系列开关

  1. 基本规格（单杆双作用）

  • 动作方式：双作用、单杆

  • 使用压力：0.05～1.0 MPa

  • 环境温度：−10～60°C（带开关）/ −10～70°C（无开关）

  • 速度：50～500 mm/s（比普通薄型缸更宽）

  • 缓冲：两端气缓冲（无需额外调节）
