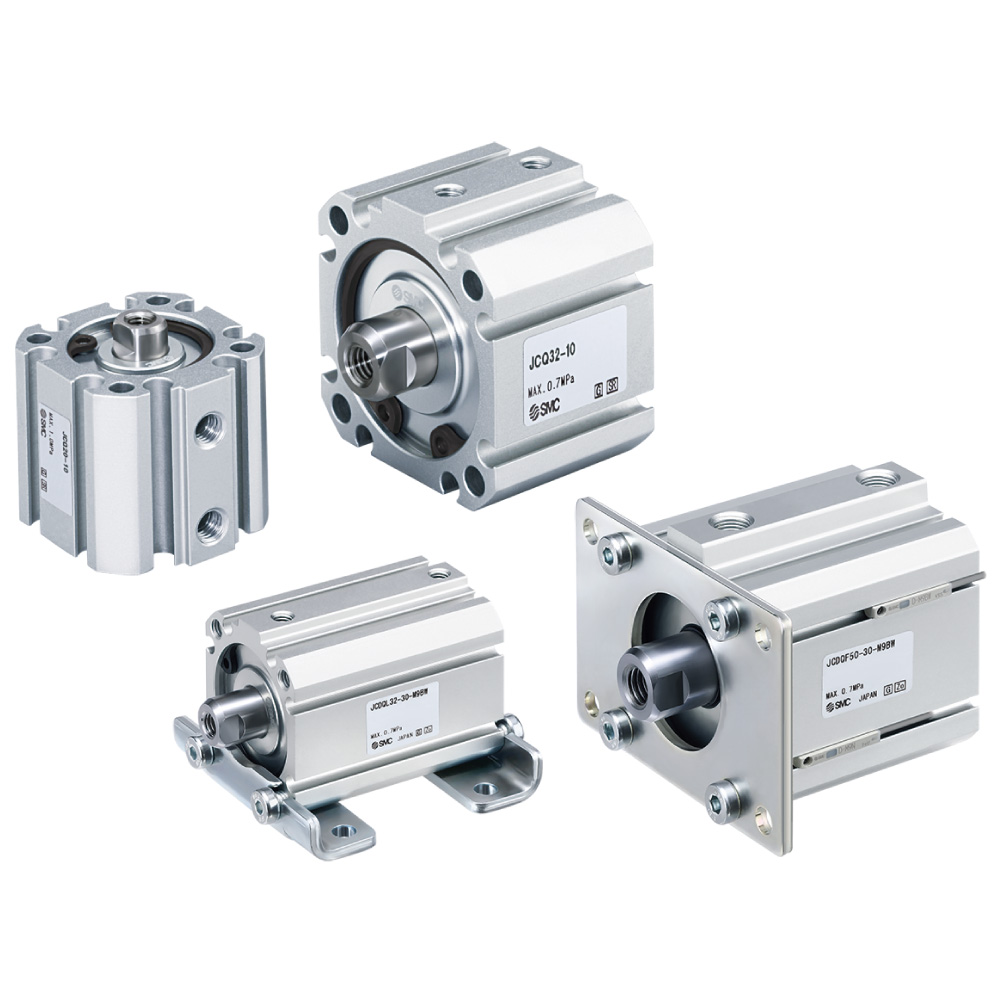

日本 SMC 紧凑带气缓冲薄型气缸 RDQ

产品目录

日本 SMC 紧凑带气缓冲薄型气缸 RDQ日本 SMC 紧凑带气缓冲薄型气缸 RDQ紧凑型气缸带气缓冲的薄型气缸 RQ/RDQ新增长行程 [New]薄型气缸CQS、CQ2系列上采用了气缓冲机构，全长仅需延长＋2.5mm～13mm即可。可吸收的允许动能提高了约3倍（与CQS、CQ2的垫缓冲型相比）新…

日本 SMC 紧凑带气缓冲薄型气缸 RDQ

紧凑型气缸带气缓冲的薄型气缸 RQ/RDQ

新增长行程 [New]
薄型气缸CQS、CQ2系列上采用了气缓冲机构，
全长仅需延长＋2.5mm～13mm即可。
可吸收的允许动能提高了约3倍（与CQS、CQ2的垫缓冲型相比）
新增薄型脚座安装件。
带磁性开关（RDQ系列：RDQ）

形式	系列	动作方式	缸径（mm）
标准型	RQ	单杆双作用	20，25，32，40，50，63，80，100

SMC RQ 系列｜紧凑带气缓冲薄型气缸

核心特点

超薄本体 + 气缓冲（无缓冲环结构）
在 CQ2/CQS 本体上增加气缓冲，全长仅增加 2.5～13 mm
无缓冲环设计：靠活塞密封与气道形成缓冲腔，更短、更可靠
动能吸收：允许动能≈普通橡胶缓冲的 3 倍，末端冲击 / 噪音大幅降低（降噪约 19dB）
安装与 CQ2 高度互换，带磁环
缸径：ø20、25、32、40、50、63、80、100 mm
安装方式：通孔（B，标准）、两端螺孔（A）、脚座（L）、法兰（F/G）、双耳环（D）
磁性开关：内置磁环，4 面可装 M9 系列开关，缩回状态也能拆装
基本规格（单杆双作用）
使用压力：0.05～1.0 MPa；耐压：1.5 MPa
环境温度：−10～60°C（带开关）/ −10～70°C（无开关）
速度：50～500 mm/s（比普通薄型缸更宽）
缓冲：两端气缓冲（无需额外调节）
标准行程（mm）：15、20、25、30、40、50、75、100、125、150、175、200
