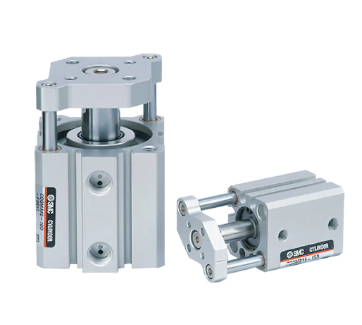

紧凑型气缸薄型气缸／导杆型 CQM/CDQM

  • ・薄型气缸CQS、CQ2系列中内置导杆 。


  • ・不回转精度±0.2°以下 。


  • ・耐横向负载2~4倍 ※与薄型气缸CQ系列相比。


  • ・可直接安装负载 。


  • ・安装尺寸与CQS、CQ2系列有互换性。


  • ・带磁性开关（CDQM系列：CDQM）

型号系列动作方式缸径（mm）
标准型CQM双作用12，16，20，25，32，40
50，63，80，100

SMC CQM / CDQM ｜紧凑薄型导杆气缸

CQM = CQ2 薄型气缸 + 内置双导杆 + 前端安装板；CDQM 为带磁环、可装磁性开关版本。

✅ 核心特点

  • 超薄 + 高刚性集成

    • 本体厚度同 CQ2，内置两根导杆 + 前端安装板

    • 不回转精度 ≤ ±0.2°，防旋转能力强

    • 耐横向负载为普通 CQ 系列的 2–4 倍，可直接装负载

  • 安装完全兼容 CQ2/CQS

    • 缸径：ø12、16、20、25、32、40、50、63、80、100 mm

    • 安装孔位与标准薄型缸一致，可直接替换 CQ2/CQS

    • 磁性开关：CDQM 自带磁环，4 面可装 M9 系列开关，缩回状态也能拆装

  • 基本规格（双作用・单杆）

    • 使用压力：0.1～1.0 MPa；耐压：1.5 MPa

    • 环境温度：−10～60°C（带开关）

    • 速度：50～500 mm/s

    • 缓冲：两端橡胶缓冲

    • 标准行程（mm）：

    • 12/16：5–30

    • 20/25：5–50

    • 32/40：5–100

    • 50–100：5–200

 典型应用

  • 高精度推送 / 定位：电子元件、精密工装

  • 横向负载大：搬运、移栽、夹紧工位

  • 空间受限 + 需防转：自动化设备、模组化装置

  • 直接替换 CQ2，提升刚性与寿命
