日本 SMC 紧凑薄型扁平型气缸 CQU

产品目录

日本 SMC 紧凑薄型扁平型气缸 CQU

日本 SMC 紧凑薄型扁平型气缸 CQU

日本 SMC 紧凑薄型扁平型气缸 CQU日本 SMC 紧凑薄型扁平型气缸 CQU紧凑型气缸薄型气缸／扁平型 CQU・活塞为椭圆形，宽度尺寸最多可减小40％（与CQ2系列相比）。・重量轻　最多减轻36％（与MU系列相比）。・4个方向上均可安装磁性开关。・开关不会探出本体。型号系列…

产品详情

Product Detail

日本 SMC   紧凑薄型扁平型气缸  CQU

日本 SMC   紧凑薄型扁平型气缸  CQU

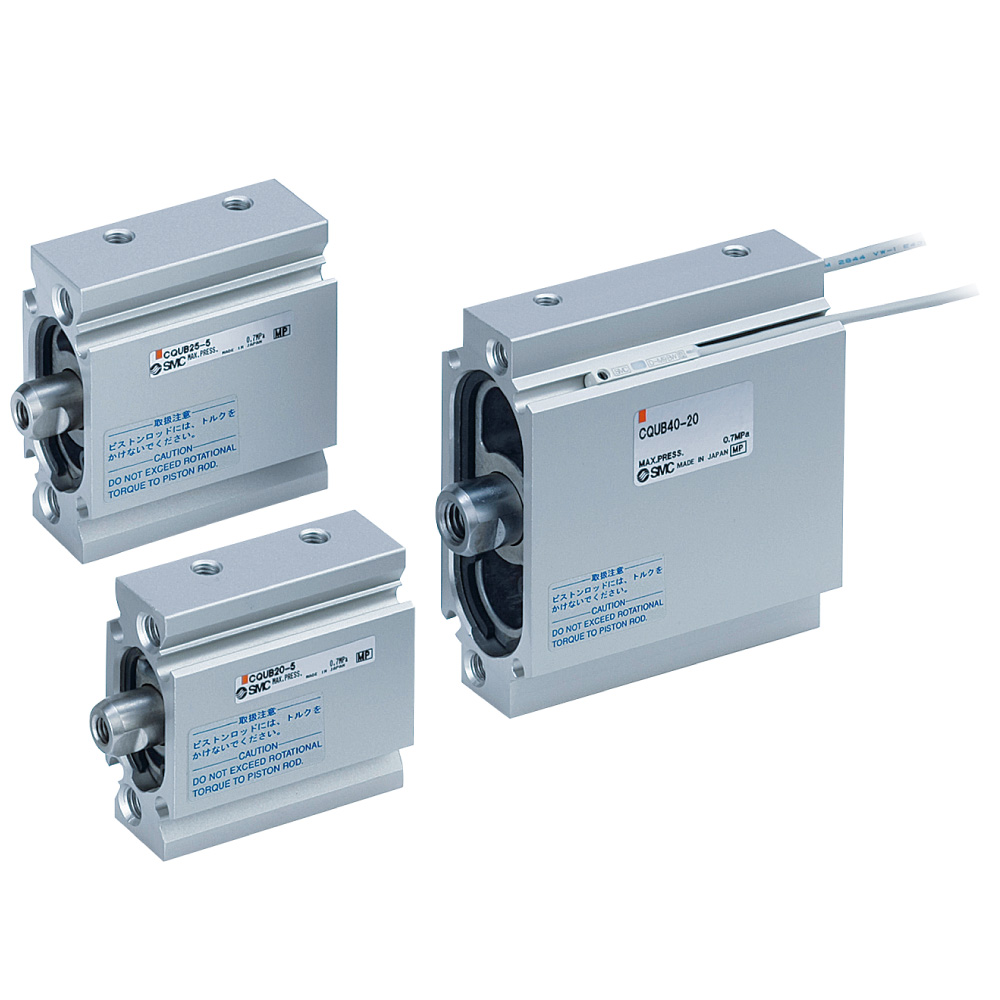

紧凑型气缸薄型气缸／扁平型 CQU

  • ・活塞为椭圆形，宽度尺寸最多可减小40％（与CQ2系列相比）。


  • ・重量轻　最多减轻36％（与MU系列相比）。


  • ・4个方向上均可安装磁性开关。


  • ・开关不会探出本体。

型号系列动作方式缸筒内径（mm）
标准型CQU单杆双作用20，25，32，40

核心特点

极致扁平 + 轻量化

  • 缸径：20、25、32、40 mm（单杆双作用）

  • 宽度：比 CQ2 缩40%；全长：比 MU 短15%；质量：比 MU 减36%

  • 专利椭圆形活塞，活塞杆不回转，防转精度好

安装灵活 + 4 面开关

  • 4 个方向均可装磁性开关，无需拆托架即可装 / 换开关

  • 安装方式：通孔（B）、纵向脚座（L）、法兰（F）、双耳环（D）

  • 低重心，适合密集排布、窄间距、横向安装


基本规格（双作用・单杆）

  • 使用压力：0.08～0.7 MPa；耐压：1.0 MPa

  • 环境温度：无磁环 −10～70°C；带磁环 −10～60°C

  • 速度：50～500 mm/s；缓冲：两端橡胶缓冲

  • 标准行程（mm）：5、10、15、20、25、30、40、50、75、100
