日本 SMC   紧凑平板式气缸  MU

日本 SMC   紧凑平板式气缸  MU

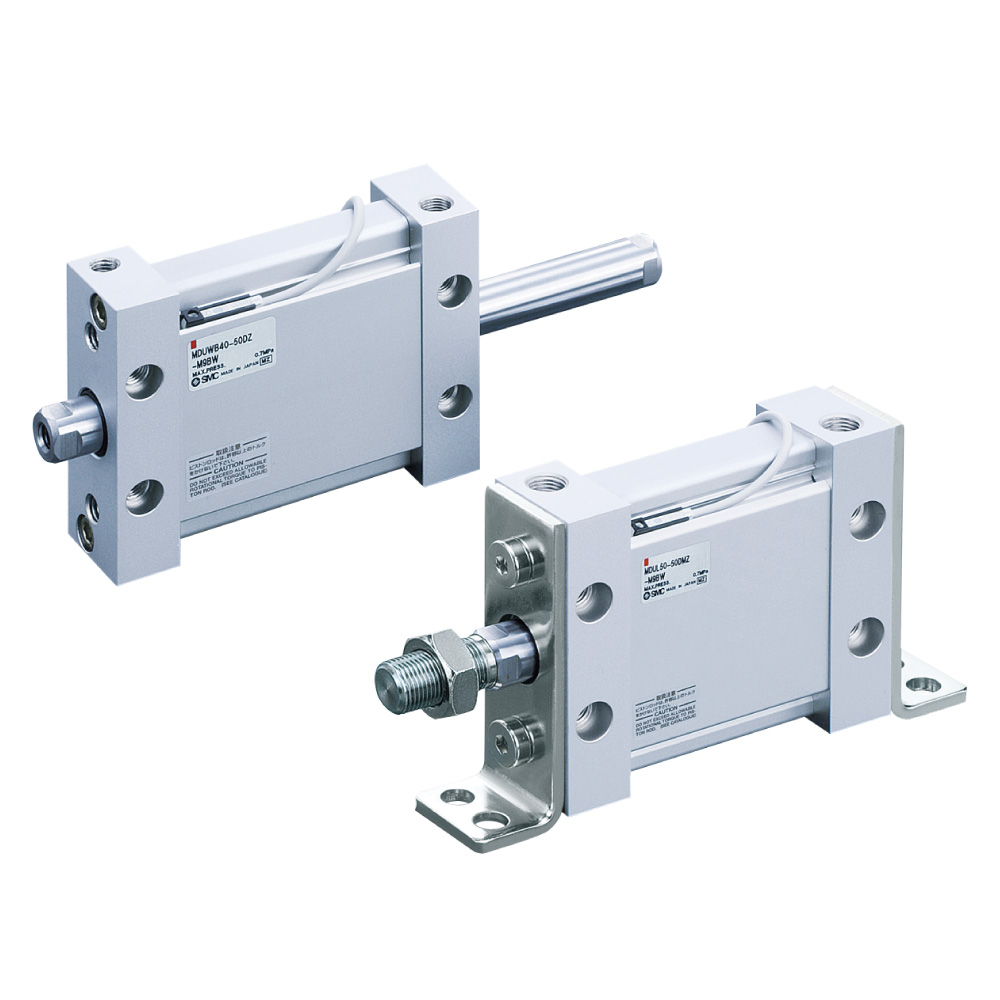

紧凑型气缸平板式气缸 MU/MDU

  • ・活塞为椭圆形，节省空间。


  • ・可从多个方向安装。


  • ・4个方向上均可安装小型磁性开关。


  • ・磁性开关不会探出本体。


  • ・行程最长可达300mm。


  • ・带磁性开关（MDU系列：MDU、MDUW）。

型号系列动作方式缸筒内径（mm）
标准型MU-Z单杆双作用25，32，40，50，63
标准型MU-Z单作用（伸・缩）25，32，40，50，63
标准型MUW-Z双杆双作用25，32，40，50，63

典型应用

  • 3C / 电子设备：窄空间推送、定位、夹紧（高度＜30mm）。

  • 自动化模组：密集排布、低重心、长行程（至 300mm）。

  • 替代 CQU：需要更长行程、更大缸径（25～63mm）。

  • 替代 CQ2：安装高度受限、追求极致扁平。


核心特点

极致扁平・薄型化

  • 椭圆形活塞设计，厚度比 CQ2 减约 40%，宽度更窄，适合高度受限、密集排布场景。

  • 缸径：25、32、40、50、63 mm（单杆 / 双杆、双作用 / 单作用）。

  • 行程：5～300 mm（比 CQU 更长）。

杆不回转・高精度

  • 椭圆活塞天然防回转，精度：

    • 25/32：±1.0°

    • 40：±0.8°

    • 50/63：±0.5°。

  • 无需额外防转结构，节省空间与成本。

安装灵活・四面开关

  • 除气口侧外，5 面均可直接安装（底、侧、法兰、脚座等）。

  • 4 面可装 M9 系列磁性开关，开关不凸出本体，维护方便。

  • 标准型 MU 无磁环；MDU 内置磁环（可装开关）。

基本规格（双作用・单杆）

  • 使用压力：0.05～0.7 MPa；耐压：1.0 MPa。

  • 环境温度：−10～60°C（无冻结）。

  • 速度：50～500 mm/s；缓冲：两端橡胶缓冲。
