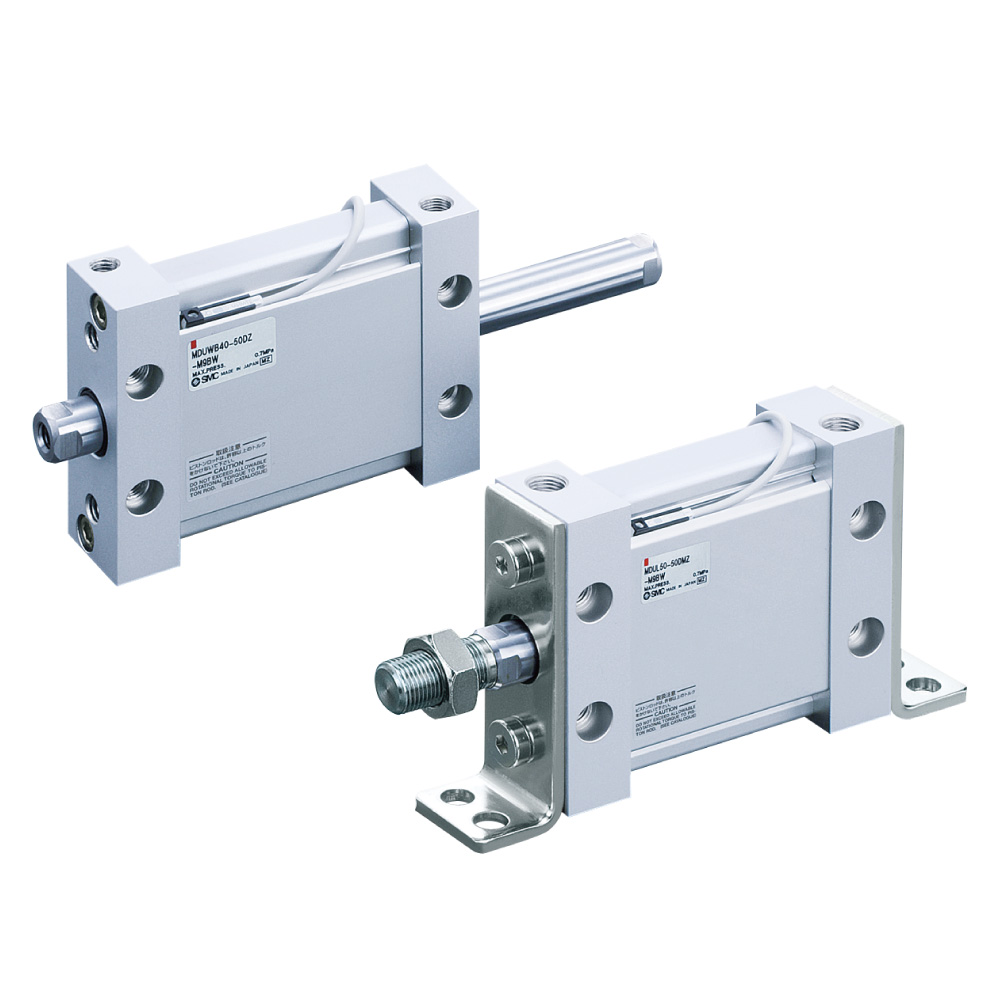

日本 SMC   紧凑平板式气缸  MDU

日本 SMC   紧凑平板式气缸  MDU


紧凑型气缸平板式气缸 MU/MDU

  • ・活塞为椭圆形，节省空间。


  • ・可从多个方向安装。


  • ・4个方向上均可安装小型磁性开关。


  • ・磁性开关不会探出本体。


  • ・行程*长可达300mm。


  • ・带磁性开关（MDU系列：MDU、MDUW）。

型号系列动作方式缸筒内径（mm）
标准型MU-Z单杆双作用25，32，40，50，63
标准型MU-Z单作用（伸・缩）25，32，40，50，63
标准型MUW-Z双杆双作用25，32，40，50，63

典型应用

  • 3C / 电子设备：窄空间推送、定位、夹紧（高度＜35mm）+ 位置检测

  • 自动化模组：密集排布、低重心、长行程（至 300mm）

  • 替代 MU：需要磁性开关信号反馈

  • 替代 CQ2：安装高度受限、追求极致扁平

核心特点（与 MU 对比）

  • MDU = MU + 内置磁环：可装 M9 系列磁性开关（4 方向安装，不凸出本体）。

  • 椭圆活塞・极致扁平：厚度比 CQ2 薄约 40%，宽度比普通薄型缸窄达 62%，低重心、密排列友好。

  • 杆不回转・高精度：椭圆活塞天然防转，无需额外防转结构。

    • 25/32：±1.0°

    • 40：±0.8°

    • 50/63：±0.5°

  • 安装灵活：除气口侧外5 面可直接安装（底 / 侧 / 法兰 / 脚座），无需托架。

  • 长行程：最大行程 300mm（比 CQU 长）。
