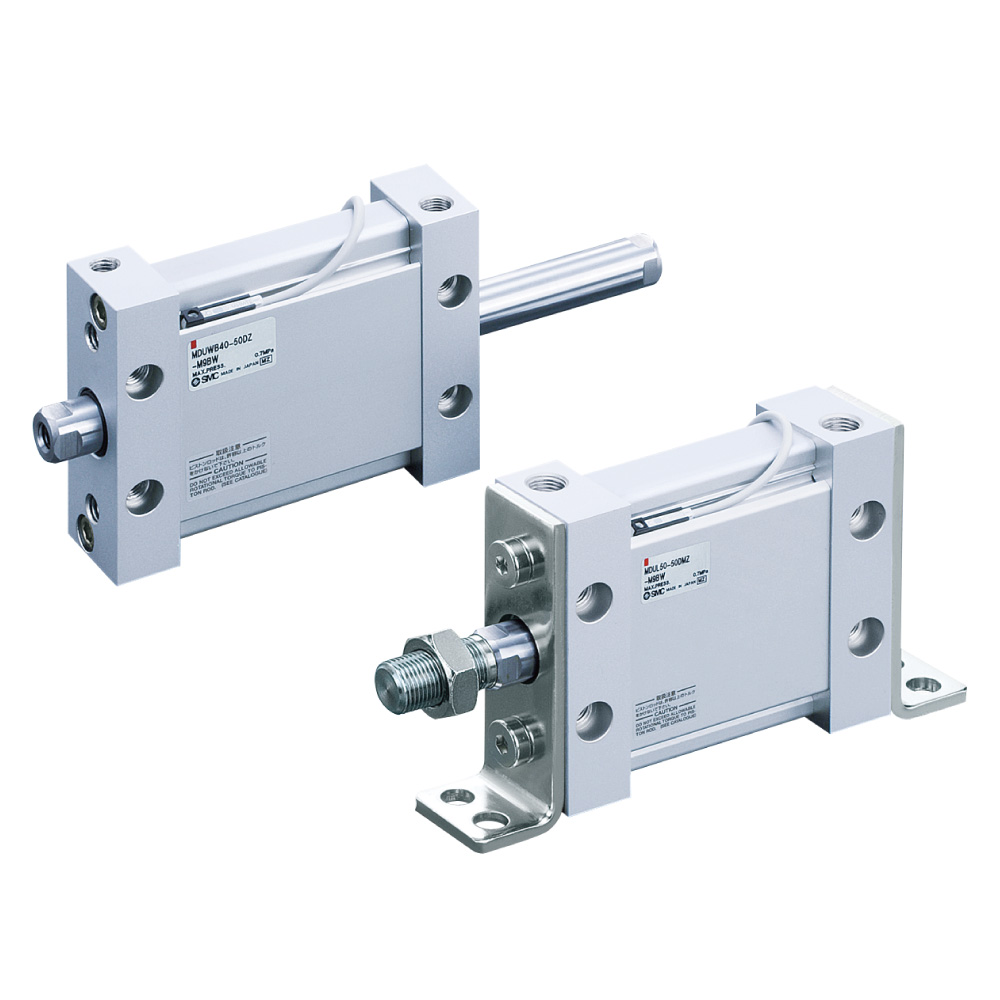

日本 SMC   紧凑平板式气缸 MDUW

日本 SMC   紧凑平板式气缸 MDUW


紧凑型气缸平板式气缸 MU/MDU

  • 活塞为椭圆形，节省空间。


  • 可从多个方向安装。


  • 4个方向上均可安装小型磁性开关。


  • 磁性开关不会探出本体。


  • 行程*长可达300mm。


  • 带磁性开关（MDU系列：MDU、MDUW）。

型号系列动作方式缸筒内径（mm）
标准型MU-Z单杆双作用25，32，40，50，63
标准型MU-Z单作用（伸・缩）25，32，40，50，63
标准型MUW-Z双杆双作用25，32，40，50，63

典型应用

3C / 电子设备：窄空间双向推拉、夹紧 + 位置检测

自动化模组：密集排布、低重心、长行程双向驱动

替代 MUW：需要磁性开关信号反馈

替代 CQ2W：安装高度受限、追求极致扁平

  • SMC MDUW 双杆平板气缸 核心优势

    • 双杆同步，刚性强、无偏载
      双活塞杆一体设计，运行同步稳定，抗侧向力远优于单杆缸，推拉负载不偏移，定位精度更高。
    • 超薄扁平，极致省空间
      椭圆活塞结构，机体厚度大幅缩减，适合低矮、狭窄、密集排布的安装工位，空间利用率拉满。
    • 自带防回转，无需额外导向
      活塞与双杆双重防转，回转误差小，省去外置导杆、治具，简化机构、降低成本。
    • 内置磁环，位置检测便捷
      标配磁环，四面可装 M9 系列磁性开关，信号反馈稳定，适配自动化点位控制。
    • 多面安装，适配性广
      五面可直接固定，无需额外安装支架，布局灵活，适配各类设备结构。
    • 长行程可选，运行平稳
      最大行程可达 300mm，全程动作顺畅，橡胶缓冲降噪减震，适合高频连续作业。
    • 低重心结构，运行更稳定
      扁平机身重心低，高速、长距离滑动不易抖动，设备运行可靠性更强。
