日本 SMC 紧凑平板式气缸 MUW-Z

产品目录

日本 SMC 紧凑平板式气缸 MUW-Z

日本 SMC 紧凑平板式气缸 MUW-Z

日本 SMC 紧凑平板式气缸 MUW-Z日本 SMC 紧凑平板式气缸 MUW-Z紧凑型气缸平板式气缸 MU/MDU活塞为椭圆形，节省空间。可从多个方向安装。4个方向上均可安装小型磁性开关。磁性开关不会探出本体。行程*长可达300mm。带磁性开关（MDU系列：MDU、MDUW）。型号系列动作方式…

产品详情

Product Detail

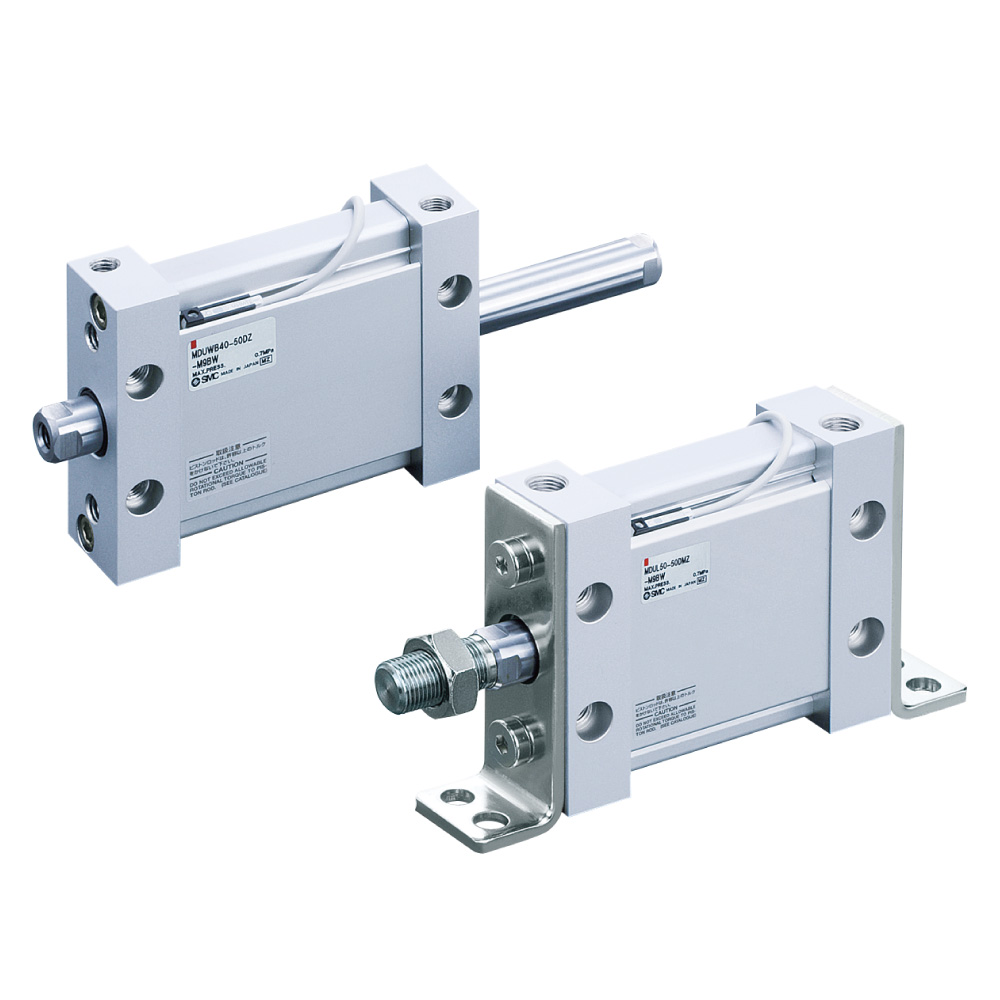

日本 SMC   紧凑平板式气缸 MUW-Z

日本 SMC   紧凑平板式气缸 MUW-Z


紧凑型气缸平板式气缸 MU/MDU

  • 活塞为椭圆形，节省空间。


  • 可从多个方向安装。


  • 4个方向上均可安装小型磁性开关。


  • 磁性开关不会探出本体。


  • 行程*长可达300mm。


  • 带磁性开关（MDU系列：MDU、MDUW）。

型号系列动作方式缸筒内径（mm）
标准型MU-Z单杆双作用25，32，40，50，63
标准型MU-Z单作用（伸・缩）25，32，40，50，63
标准型MUW-Z双杆双作用25，32，40，50，63

典型应用


  • 自动化模组：双向推拉、同步驱动、长行程、密集排布

  • 3C / 电子设备：窄空间夹紧 / 推拉、无位置检测

  • 替代 MDUW：预算敏感、无需磁性开关

  • 替代双杆薄型缸：高度受限、追求极致扁平


  • SMC MUW-Z 双杆平板气缸 核心优势

    • 双杆同步，高刚性抗偏载
      双活塞杆对称设计，推拉出力均衡，大幅提升抗侧向力能力，运行无偏移、定位精度高，适配重载与长行程工况。
    • 超薄扁平，空间利用率高
      椭圆活塞结构，机体厚度远小于常规薄型缸，机身低矮、宽度窄，适合狭小空间、设备密集排布场景，低重心运行更平稳。
    • 自带防回转，简化机构
      活塞 + 双杆双重防转结构，回转误差小，无需额外加装导向部件，缩减配件、降低组装与使用成本。
    • Z 型开关槽，安装规整
      四面内置 Z 型安装槽，可装配磁性开关，开关不突出缸体，布线布局整洁，拆装维护便捷。
    • 多面安装，适配性强
      除气口侧外五面均可直接固定，无需额外支架，安装方式灵活，适配各类设备结构。
    • 高性价比，运行稳定
      无内置磁环，成本更低；标配橡胶缓冲，缓冲减震、降低噪音，支持高频往复动作，使用寿命长。
    • 规格覆盖面广
      缸径、行程选择丰富，最大行程可达 300mm，满足多种工况需求。
