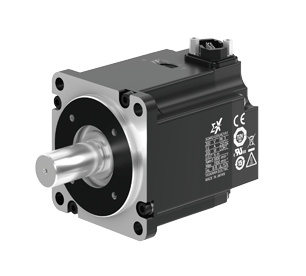

日本 YASKAWA 安川  伺服电机  SGMXG

日本 YASKAWA 安川  伺服电机  SGMXG


典型应用

  • 重型自动化：机床主轴、CNC 加工中心、大型机械手

  • 高负载设备：注塑机、冲压设备、输送机、升降平台

  • 耐环境工况：食品加工、清洗设备、冶金、造纸、纺织

  • 连续运行：风机、泵类、挤出机、重载搬运


旋转伺服电机SGMXG型号规格与额定值（200 V，1500转/分钟规格）

  • 规格

电压200 伏
格式：SGMXG-03A□A05A□A09A□A13A□A20A□A30A□A44A□A55A□A75A□A1AA□A1EA□A
时间冻结连续
耐热等级UL：F，CE：F
绝缘电阻直流500伏，电压超过10兆欧姆
绝缘能耐压AC1500 V 1分钟
激发方法永久磁铁形状
安装方法法兰式
连接方法直接连接
旋转方向从负载端逆时针（CCW）通过前旋转指令进行
振动类V15
环境条件使用时的环境温度0°C至40°C（最高60°C）
使用时的环境湿度20%–80%相对湿度（无凝结）
安装地点• 室内，没有腐蚀性或爆炸性气体的地方• 通风良好、灰尘、垃圾和湿度都少的区域• 易于检查和清洁的地方• 海拔低于1000米（对于1000米~2000米的距离，可采用较低的评级）3• 一个没有强磁场的地方。
保存环境如果储存时不供电机供电，请遵守以下条件。储存温度：-20°C至+60°C（勿冷冻）储存湿度：相对湿度20%–80%（无冷凝水）
防震撞击加速度（基于法兰平面）490米/秒2
撞击次数两次
抗震振动加速度（基于法兰表面）49 米/秒2（前后方向24.5米/秒2）24.5米/秒2
组合伺服组SGDXS3R8A7R6A（120A）120A（180A）180A（200A）330A（470A）330A（550A）470A（780A）550A590A780A
SGDXW5R5A,7R6A7R6A–

1.振动类别V15意味着伺服电机额定转速时的振动幅度为15微米或更小。

2.当伺服电机轴水平安装，并沿下图所示方向施加冲击或振动时，该值为该值。 施加在伺服电机上的振动强度因应用不同而异。 因此，务必检查机器本身的振动加速度。图片

3.有关降低评级率的详细信息，请参阅以下部分。

4.如果您想提高瞬时最大扭矩，请使用括号内的伺服组格式。关于每个伺服组瞬时最大扭矩，请参见以下部分。伺服电机额定功率（SGMXG-03A□A~-20A□A）伺服电机额定（SGMXG-30A□A~-1EA□A）扭矩-转速特性

5.与Σ-XW伺服组结合时，性能可能会下降，例如控制增益低于使用Σ-XS伺服组。
