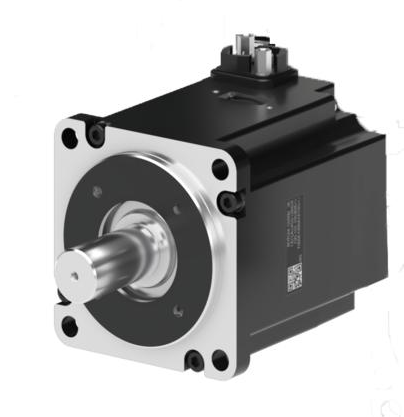

日本 YASKAWA 安川  伺服电机  SGMXG

日本 YASKAWA 安川  伺服电机  SGMXG

旋转伺服电机SGMXG型号规格与额定（200 V，1000转/分钟规格）

规格
电压
200 伏
格式：SGMXG-
03A□B
06A□B
09A□B
12A□B
20A□B
30A□B
40A□B
55A□B
时间冻结
连续
耐热等级
UL：F，CE：F
绝缘电阻
直流500伏，电压超过10兆欧姆
绝缘能耐压
AC1500 V 1分钟
激发方法
永久磁铁形状
安装方法
法兰式
连接方法
直接连接
旋转方向
从负载端逆时针（CCW）通过前旋转指令进行
振动类1
V15
环境条件
使用时的环境温度
0°C至40°C（最高60°C）2
使用时的环境湿度
20%–80%相对湿度（无凝结）
安装地点
• 室内，没有腐蚀性或爆炸性气体的地方• 通风良好、灰尘、垃圾和湿度都少的区域• 易于检查和清洁的地方• 海拔低于1000米（对于1000米~2000米的距离，可采用较低的评级）3• 一个没有强磁场的地方。
保存环境
如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C至+60°C（勿冷冻）
储存湿度：相对湿度20%–80%（无冷凝水）
防震
撞击加速度
（基于法兰平面）
490米/秒2
撞击次数
两次
抗震
振动加速度（基于法兰表面）
49 米/秒2（前后方向24.5米/秒2）
24.5米/秒2
组合伺服组
SGDXS
3R8A
5R5A
7R6A
120A
180A
（200A）6
200A
330A
470A
SGDXW
5R5A7
5R5A
7R6A
–

1.
振动类别V15意味着伺服电机额定转速时的振动幅度为15微米或更小。

2.
有关降低评级率的详细信息，请参阅以下部分。

3.
有关降低评级率的详细信息，请参阅以下部分。

4.
当伺服电机轴水平安装，并沿下图所示方向施加冲击或振动时，该值为该值。 施加在伺服电机上的振动强度因应用不同而异。 因此，务必检查机器本身的振动加速度。

5.
当伺服电机轴水平安装，并沿下图所示方向施加冲击或振动时，该值为该值。 施加在伺服电机上的振动强度因应用不同而异。 因此，务必检查机器本身的振动加速度。

6.
如果您想提高瞬时最大扭矩，请使用括号内的伺服组格式。
关于每个伺服组瞬时最大扭矩，请参见以下部分。
伺服电机额定
扭矩-转速特性

7.
与Σ-XW伺服组结合时，性能可能会下降，例如控制增益低于使用Σ-XS伺服组。
