日本 YASKAWA 安川    伺服电机  SGM7M

日本 YASKAWA 安川    伺服电机  SGM7M

安川 SGM7M（Σ‑7 Mini）超小型・超低惯量伺服电机

SGM7M 是 Σ‑7 系列的超微型（11W～33W）、低惯量、高速伺服电机 **，主打极小体积、高速响应、20bit 绝对值编码器，适合精密微小设备、高速轻载与空间受限场景。

核心定位与特点

  • 系列：Σ‑7 Mini（Sigma‑7 迷你型）

  • 类型：超低惯量旋转型（体积最小、响应极快）

  • 功率范围：11W～33W（AC200V / DC24V/48V）

  • 编码器：20bit 绝对值（标准），小型化高分辨率

  • 速度：额定 3000rpm；最高 7000rpm（全功率段）

  • 转矩：额定 0.035～0.105Nm，峰值可达额定 3 倍

  • 防护：IP40（标准），小型机常用防护等级

  • 环境：0～40℃；海拔 ≤1000m

  • 优势：卡片级尺寸、超低惯量、高速启停、低发热、低成本

典型应用

  • 半导体设备：固晶机、贴片机、检测工位、微型凸轮驱动

  • 医疗精密设备：小型机械手、精密定位平台、泵阀控制

  • 电子制造：微型钻孔、点胶、焊锡、高速搬运

  • 空间受限设备：便携式仪器、小型自动化模组、桌面机器人

旋转伺服电机

SGM7M型号评级与规格

规格表

电压交流200V
型号：SGM7M-A1AA2AA3A
时间冻结连续
耐热等级B
绝缘电阻DC500 V，10 MΩ或以上
绝缘能耐压AC1500 V 1分钟
激发方法永久磁铁形状
安装方法法兰式
连接方法直接连接
旋转方向从负载侧逆时针旋转，配合前旋转指令（CCW）
振动∗1级V15
环境条件使用时的环境温度0°C ~ 40°C
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点·室内，无腐蚀性或爆炸性气体
·通风良好，尘土多尘，无污秽且无
潮气 ·易于检查和清洁
·海拔1000米
以下 ·无强磁场的位置
保存环境若储存时不供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冻结）
储存湿度：20% ~ 80% 相对湿度（勿冷凝）
抗震∗2冲击加速度（基于法兰表面）撞击次数490 m/s两次
抗震∗2振动加速度（基于法兰表面）49 米/秒2
组合伺服组参见“伺服组与电机组合”。

  • ∗1

  • 振动类别V 15意味着伺服电机额定转速时的振动幅度为15微米或更小。

  • ∗2

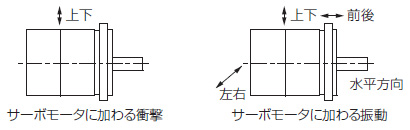

  • 这是当伺服电机轴水平安装时，沿下图方向施加冲击或振动时的数值。
    施加于伺服电机的振动强度因应用不同而异。因此，务必检查实际机器上的振动加速度。
    对伺服电机的影响
