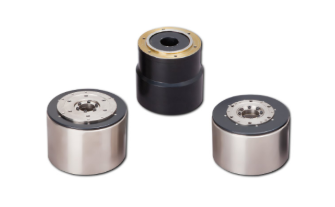

安川 SGM7D（Σ‑7 直驱 DD 系列）

带铁芯・外转子・大中空・高转矩直驱伺服电机，属于 Σ‑7 家族的 DD（Direct Drive）直驱专用型号，主打高刚性、大负载、高精度、中空穿线，省去减速机，直接驱动旋转负载。

典型应用

  • 数控转台 / 旋转工作台（机床、加工中心）

  • 液晶 / 半导体设备：划线机、填装机、溅射装置

  • 大型自动化转盘：装配、检测、搬运工位

  • 重载旋转轴：卷绕、成型、大负载定位

  • 需要中空穿线 / 配管的紧凑设计设备

SGM7D 型号评级与规格

电压200 伏
类型：SGM7D-30岁女性58岁女性90华氏度1AF01G05G08G18G24G34G45G03H
时间冻结连续
耐热等级F
绝缘电阻直流500伏，10兆欧及以上
绝缘能耐压交流1500伏1分钟
激发方法三相
安装方法法兰式
连接方法直接连接
旋转方向从负载端逆时针（CCW）通过前旋转指令进行
绝对准确±15秒
重复性± 1.3秒
保护结构∗1全封闭自冷 IP20全封闭自冷IP30全封闭自冷 IP20全封闭自冷IP30
环境条件使用时的环境温度0°C ~ 40°C（不要结冰）
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点

  • 室内，避免腐蚀性或爆炸性气体

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。

保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冷冻） 储存
湿度：20% ~ 80% RH（勿冷凝）
操作精度：∗2输出轴
表面振动
/
输出轴
震动		标准
机械
精度		嗯0.1–0.10.1–
高精度机械
嗯0.0050.010.0050.01
组合伺服组请参阅“伺服组与电机组合”

  • ∗1

  • 排除空心孔、电机安装面和反负荷侧旋转段的间隙。 此外，只有使用专用电缆时，才符合保护结构的规范。

  • ∗2

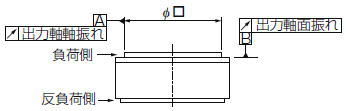

  • 关于伺服电机的相关部件，请参见下方示意图。 关于每个型号的准确性细节，请参阅各伺服电机的尺寸图。
