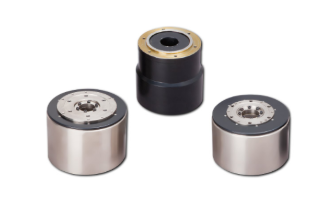

安川 SGM7E（Σ‑7 无铁芯内转子直驱 DD 系列）

SGM7E 是 Σ‑7 直驱家族的无铁芯内转子、超低齿槽、超平滑运转型 **，主打低速高转矩、无脉动、高精度、中空穿线，适合对平稳性与定位精度要求极高的旋转平台与精密工位。

SGM7E 型号评级与规格

SGM7E-□□B、-□□C、-□□D、-□□E

电压200 伏
型号SGM7E-02B05B07B04C10C14C08D17D25D16E35E
时间冻结连续
耐热等级A
绝缘电阻直流500伏，10兆欧及以上
绝缘能耐压交流1500伏1分钟
激发方法永久磁铁形状
安装方法法兰式
连接方法直接连接
旋转方向从负载侧逆时针旋转，配合前旋转指令（CCW）
振动等级∗1V15
绝对准确±15秒
重复性± 1.3秒
保护结构∗2全封闭自冷，IP42（根据CE标准IP40）
环境

规定
使用时的环境温度0°C ~ 40°C（不要结冰）
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点

  • 室内，没有腐蚀性或爆炸性气体的地方

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。


保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冷冻） 储存
湿度：20% ~ 80% RH（勿冷凝）
操作
精度：∗3		输出轴震动嗯0.02（0.01：高机械精度选项）
输出轴滚转嗯0.04（0.01：高机械精度选项）
输出轴与安装面
之间的平行性		嗯0.070.08
输出轴外径的同轴性及
安装方式		嗯0.070.08
抗震：∗4冲击加速度
（基于法兰平面）		490米/秒2
撞击次数两次
抗震∗4振动加速度
（基于法兰表面）		49 米/秒2
组合伺服组请参阅“伺服组与电机组合”

  • ∗1

  • 振动类别V15意味着伺服电机额定转速时的振动幅度为15微米或更小。

  • ∗2

  • 排除空心孔、电机安装面、输出轴表面以及输出轴旋转部件中的间隙。 此外，只有使用专用电缆时，才符合保护结构的规范。

  • ∗3

  • 关于伺服电机的相关部件，请参见下方示意图。 关于每个型号的准确性细节，请参阅各伺服电机的尺寸图。
    尺寸图

  • ∗4

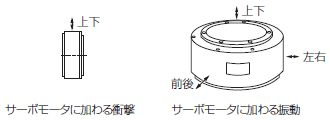

  • 这是伺服电机轴水平安装时的数值，且在下图所示方向施加冲击或振动时。
    伺服电机所施加的振动强度因应用不同而异，请检查振动加速度。
    振动施加时的数值
