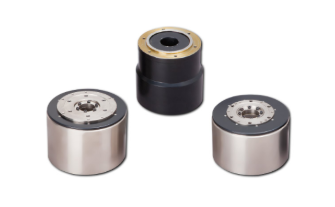

日本 YASKAWA 安川  直驱伺服电机 SGM7F

日本 YASKAWA 安川  直驱伺服电机 SGM7F

典型应用

  • 高速精密转台：IC 测试机、电子元件装配、分度盘

  • 面板 / 半导体设备：切块机、粘合 / 喷涂 / 涂布装置、CVD 设备

  • 自动化流水线：高速转盘、移栽工位、高频定位机构

  • 中小型重载旋转：卷绕、成型、中等负载高速定位

  • 需要：体积小、高速高频、低发热、精密定位的旋转场景

SGM7F型号评级与规格

规格表

电压200 伏
型号SGM7F-02A05A04B10B14B08C17C25C16D35D
时间冻结连续
耐热等级A
绝缘电阻直流500伏，10兆欧及以上
绝缘能耐压交流1500伏1分钟
激发方法永久磁铁形状
安装方法法兰式
连接方法直接连接
旋转方向从负载侧逆时针旋转，配合前旋转指令（CCW）
振动等级∗1V15
绝对准确±15秒
重复性± 1.3秒
保护结构∗2全封闭自冷IP42（CE标准IP40）
环境条件使用时的环境温度0°C ~ 40°C（不要结冰）
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点

  • 室内，避免腐蚀性或爆炸性气体

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。

保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冷冻）
储存湿度：20% ~ 80% RH（勿冷凝）
操作精度∗3输出轴震动嗯0.02（0.01：高机械精度选项）
输出轴滚转嗯0.04（0.01：高机械精度选项）
输出轴与安装面之间的平行性嗯0.07
输出轴外径的同轴性及安装方式嗯0.07
抗震∗4冲击加速度（基于法兰平面）490米/秒²
撞击次数两次
抗震∗4振动加速度（基于法兰面）49 m/s²
组合伺服组请参阅“伺服组与电机组合”

  • ∗1

  • 振动类别V15意味着伺服电机额定转速时的振动幅度为15微米或更小。

  • ∗2

  • 排除空心孔、电机安装面、输出轴表面以及输出轴旋转部件中的间隙。 此外，只有使用专用电缆时，才符合保护结构的规范。

  • ∗3

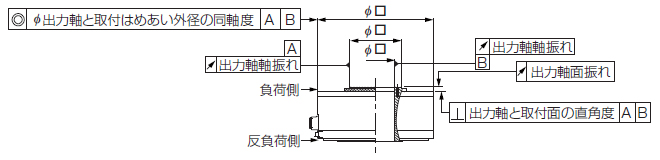

  • 关于伺服电机的相关部件，请参见下方示意图。 关于每个型号的准确性细节，请参阅各伺服电机的尺寸图。

  • ∗4

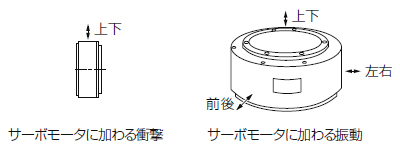

  • 这是伺服电机轴水平安装时的数值，且在下图所示方向施加冲击或振动时。
    施加在伺服电机上的振动强度因应用不同而异，请检查振动加速度。
