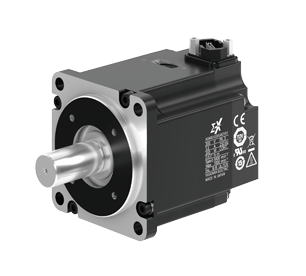

日本 YASKAWA 安川  SGM7D-18J  直驱伺服电机

日本 YASKAWA 安川  SGM7D-18J  直驱伺服电机

日本 YASKAWA 安川 SGM7D‑18J 直驱伺服电机（DD 马达）

SGM7D‑18J 是 Σ‑7 系列带铁芯外转子、中空轴、中大转矩直驱电机，属于 J 法兰（φ180mm）主力机型：18Nm 额定 / 30Nm 峰值，适合中大负载直接驱动。

核心优势

1）中大转矩高刚性，大负载首选

  • 18Nm 额定、30Nm 峰值：转矩密度高，出力强，适配中大负载精密回转。

  • 带铁芯外转子：高惯量、高刚性，抗冲击能力强，适合大惯量负载与重载荷工况。

2）零背隙 + 超高定位精度

  • 直驱无减速机 / 联轴器，无背隙、无传动误差，彻底消除机械磨损点。

  • 24 位绝对值编码器，重复定位精度 ±0.001°，满足精密分度、定位与同步要求。

3）大中空轴设计，布线简洁、设备紧凑

  • φ50mm 中空：线缆 / 气管中心穿过，简化布线、节省空间，适配洁净室与大型自动化设备。

  • 省去减速箱，整机厚度大幅缩减，设备集成度更高、结构更简洁。

4）高效节能 + 免维护 + 低噪音

  • 无齿轮传动损耗，效率高、发热低，长期运行省电，降低使用成本。

  • 无齿轮、无润滑，免维护，适合半导体、医疗、食品等洁净场景。

  • 运行噪音 ≤60dB，安静环保，改善工作环境。

5）Σ‑7 平台，调试简单、总线适配广

  • 配套 Σ‑7 FT82/FT83，速度响应带宽高，整定时间短，动态性能优异。

  • 自动识别电机、免调整功能，一键优化参数，降低调试难度。

  • 支持 EtherCAT / MECHATROLINK‑II/III 总线，适配主流工业网络。

典型应用

  • 大型精密数控分度台、重型数控回转工作台、第四 / 第五轴

  • 半导体 / 液晶：大型面板对位、晶圆分度、检测机、涂布机

  • 自动化：重型多工位转盘、大型旋转台、视觉检测旋转轴、自动换刀机构

  • 激光加工、光学检测、精密测试仪器、大型雕刻机

  • 医疗器械、重型精密加工设备、包装机械、印刷辊

电压200 伏
类型：SGM7D-28I70I1ZI1CI2BI2DI06J09J18J20J38J
时间冻结连续
耐热等级F
绝缘电阻直流500伏，10兆欧及以上
绝缘能耐压交流1500伏1分钟
激发方法三相
安装方法法兰式
连接方法直接连接
旋转方向从负载端逆时针（CCW）通过前旋转指令进行
绝对准确±15秒
重复性± 1.3秒
保护结构∗1全封闭自冷IP30
环境条件使用时的环境温度0°C ~ 40°C（不要结冰）
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点

  • 室内，避免腐蚀性或爆炸性气体

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。


保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冷冻） 储存
湿度：20% ~ 80% RH（勿冷凝）
操作精度：∗2输出轴平面滚转 /
输出轴滚转		标准机械
精度		嗯0.1
高精度机械
嗯0.0050.020.0050.01
组合伺服组请参阅“伺服组与电机组合”
