日本 YASKAWA 安川  SGM7D-20J  直驱伺服电机

日本 YASKAWA 安川  SGM7D-20J  直驱伺服电机

日本 YASKAWA 安川 SGM7D‑20J 直驱伺服电机（DD 马达）

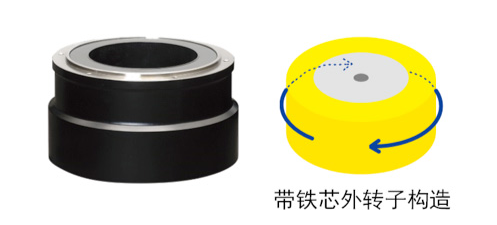

SGM7D‑20J 是 Σ‑7 系列带铁芯外转子、中空轴、大转矩直驱电机，J 法兰（φ150mm）高扭矩型号：20Nm 额定 / 45Nm 峰值，强调高过载与高刚性。

核心优势

1）高过载大转矩，小体积大力矩

2）零背隙 + 纳米级定位精度

3）中空轴设计，布线简洁、设备紧凑

4）高效节能 + 免维护 + 低噪音

5）Σ‑7 平台，调试简单、总线适配广

典型应用

  • 精密数控分度台、中型数控回转工作台、第四 / 第五轴（高过载工况）

  • 半导体 / 液晶：面板对位、晶圆分度、绑定机、检测机（需高短时转矩）

  • 自动化：多工位转盘、旋转台、视觉检测旋转轴、自动换刀机构

  • 激光加工、光学检测、精密测试仪器、精密雕刻机

  • 医疗器械、精密加工设备、包装机械、印刷辊

电压200 伏
类型：SGM7D-28I70I1ZI1CI2BI2DI06J09J18J20J38J
时间冻结连续
耐热等级F
绝缘电阻直流500伏，10兆欧及以上
绝缘能耐压交流1500伏1分钟
激发方法三相
安装方法法兰式
连接方法直接连接
旋转方向从负载端逆时针（CCW）通过前旋转指令进行
绝对准确±15秒
重复性± 1.3秒
保护结构∗1全封闭自冷IP30
环境条件使用时的环境温度0°C ~ 40°C（不要结冰）
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点

  • 室内，避免腐蚀性或爆炸性气体

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。


保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冷冻） 储存
湿度：20% ~ 80% RH（勿冷凝）
操作精度：∗2输出轴平面滚转 /
输出轴滚转		标准机械
精度		嗯0.1
高精度机械
嗯0.0050.020.0050.01
组合伺服组请参阅“伺服组与电机组合”
