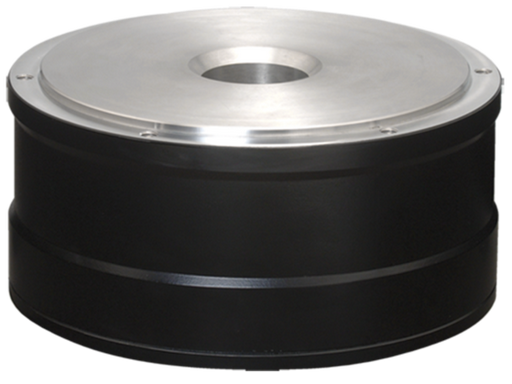

日本 YASKAWA 安川 SGM7D-06K 直驱伺服电机（Sigma-7 系列）

SGM7D-06K 是安川 Sigma-7 系列带芯外转子直驱电机（DD 马达），主打中高转矩、高刚性、大惯量适配，中空大孔径，无需减速机直接驱动负载。

结构与特点

  1. 带芯外转子：高惯量、高刚性，抗振动、启停平稳，适合大负载直接驱动。

  2. 零背隙直驱：无减速机 / 联轴器，重复定位精度可达 ±0.001 mm，微米级定位。

  3. 中空紧凑：φ30 mm 中空孔，便于走线 / 配管，节省安装空间。

  4. 高分辨率编码器：24 位绝对值，定位精度高，支持多圈位置记忆。

  5. 低维护：无齿轮、无润滑，噪音低（≤60 dB），长期运行可靠。

典型应用

  • 精密旋转台 / 数控分度盘

  • 液晶 / 半导体设备（涂布、溅射、贴合）

  • 自动化装配、检测转盘

  • 机床第四轴、大型回转机构

电压200 伏





类型：SGM7D-02K06K08K06L12L30L





时间冻结连续





耐热等级F





绝缘电阻直流500伏，10兆欧及以上





绝缘能耐压交流1500伏1分钟





激发方法三相





安装方法法兰式





连接方法直接连接





旋转方向从负载端逆时针（CCW）通过前旋转指令进行





绝对准确±15秒





重复性± 1.3秒





保护结构∗1全封闭自冷IP30





环境条件使用时的环境温度0°C ~ 40°C（不要结冰）





使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）





安装地点

  • 室内，避免腐蚀性或爆炸性气体

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。







保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（不结冰） 储存
湿度：20% ~ 80% 相对湿度（不冷凝）





操作精度：∗2输出轴平面滚转 /
输出轴滚转		标准机械
精度		嗯0.10.05





高精度机械
嗯0.010.005





组合伺服组请参阅“伺服组与电机组合”

  • ∗1

  • 排除空心孔、电机安装面和反负荷侧旋转段的间隙。 此外，只有使用专用电缆时，才符合保护结构的规范。

  • ∗2

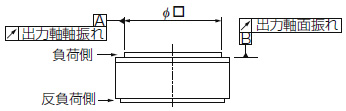

  • 关于伺服电机的相关部件，请参见下方示意图。 关于每个型号的准确性细节，请参阅各伺服电机的尺寸图。
