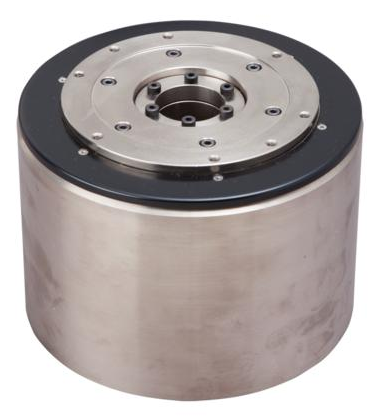

日本 YASKAWA 安川 SGM7E‑25D 直驱伺服电机（Sigma‑7 无芯内转子 DD）

SGM7E‑25D 是安川 Sigma‑7 无芯内转子直驱电机（SGM7E 系列），25Nm 额定转矩 / 75Nm 最大转矩，D 尺寸（φ230mm）大转矩型号，主打大中空、超高刚性、超平稳精密重载旋转应用。

核心优势

无芯超平稳：无齿槽结构，转矩波动＜0.5%，低速无抖动、转速波动极小，适配光学 / 半导体 / 检测等高平稳场景。

超大转矩 + 超高刚性：25Nm 连续 / 75Nm 峰值，直驱零背隙，重复定位精度可达 ±0.001 mm，刚性强、抗振动，适配重载精密定位。

大中空易布线：φ85mm 大孔径中空轴，线缆 / 管路穿过更方便，旋转台设计更紧凑、整洁。

高分辨率 + 易调试：24 位绝对值编码器，断电无需回零；搭配 Σ‑7 驱动器自动识别 + 一键优化。

低维护 + 长寿命：无减速机、无齿轮磨损，免润滑、低噪音（≤60dB），适合洁净 / 无尘环境。

同系列 D 尺寸对比

型号	额定转矩	最大转矩	最高转速	转子惯量（×10⁻⁴ kg・m²）
SGM7E‑08D	8 Nm	25 Nm	500 rpm	450
SGM7E‑17D	17 Nm	51 Nm	400 rpm	820
SGM7E‑25D	25 Nm	75 Nm	300 rpm	1200

电压			200 伏
型号SGM7E-			02B	05B	07B	04C	10C	14C	08D	17D	25D	16E	35E
时间冻结			连续
耐热等级			A
绝缘电阻			直流500伏，10兆欧及以上
绝缘能耐压			交流1500伏1分钟
激发方法			永久磁铁形状
安装方法			法兰式
连接方法			直接连接
旋转方向			从负载侧逆时针旋转，配合前旋转指令（CCW）
振动等级∗1			V15
绝对准确			±15秒
重复性			± 1.3秒
保护结构∗2			全封闭自冷，IP42（根据CE标准IP40）
环境规定	使用时的环境温度		0°C ~ 40°C（不要结冰）
	使用时的环境湿度		20% ~ 80% 相对湿度（无冷凝）
	安装地点		室内，没有腐蚀性或爆炸性气体的地方通风良好、灰尘、垃圾和湿度都少的区域易于检查和清洁的地方海拔低于1000米一个没有强磁场的地方。
	保存环境		如果储存时不供电机供电，请遵守以下条件。储存温度：-20°C ~ +60°C（勿冷冻）储存湿度：20% ~ 80% RH（勿冷凝）
操作精度：∗3	输出轴震动	嗯	0.02（0.01：高机械精度选项）
	输出轴滚转	嗯	0.04（0.01：高机械精度选项）
	输出轴与安装面之间的平行性	嗯	0.07						0.08
	输出轴外径的同轴性及安装方式	嗯	0.07						0.08
抗震：∗4	冲击加速度（基于法兰平面）		490米/秒2
抗震：∗4	撞击次数		两次
抗震∗4	振动加速度（基于法兰表面）		49 米/秒2
组合伺服组			请参阅“伺服组与电机组合”
