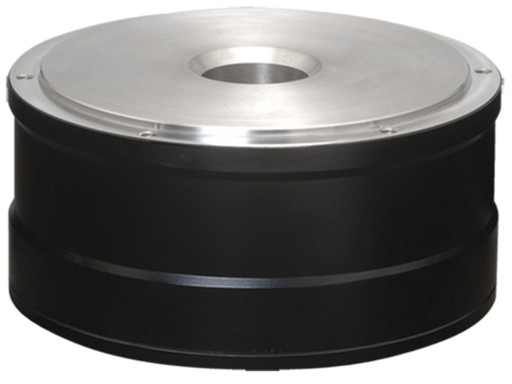

日本 YASKAWA 安川  直驱伺服电机 SGM7F-10B

日本 YASKAWA 安川  直驱伺服电机 SGM7F-10B

日本 YASKAWA 安川 SGM7F‑10B 直驱伺服电机（Sigma‑7 带芯内转子 DD）

SGM7F‑10B 是安川 Sigma‑7 带芯内转子直驱电机（SGM7F 系列），10Nm 额定转矩 / 30Nm 最大转矩，B 尺寸（φ135mm）中惯量、中容量型号，主打紧凑大转矩、高刚性、高频定位、低发热精密旋转应用。

同系列 B 尺寸对比

型号额定转矩最大转矩最高转速转子惯量（×10⁻⁴ kg・m²）
SGM7F‑04B4 Nm12 Nm600 rpm110
SGM7F‑10B10 Nm30 Nm500 rpm260
SGM7F‑14B14 Nm42 Nm500 rpm350

核心优势

中体积大转矩密度：φ135mm 带芯结构，10Nm 连续转矩，转矩密度高、安装空间紧凑。

高刚性 + 中惯量：铁芯刚性强、抗振动；中惯量设计，适配中大负载、高速启停场景。

低发热高效率：铁芯低损耗，连续运行温升低，适合长时间高频工作。

24 位绝对值高精度：断电无需回零，定位精度 ±1.3 角秒，重复定位可达 ±0.001 mm。

中空易布线 + 免维护：φ20mm 通孔便于走线；无减速机、免润滑，洁净低噪（≤55dB）。

电压200 伏
型号SGM7F-02A05A04B10B14B08C17C25C16D35D
时间冻结连续
耐热等级A
绝缘电阻直流500伏，10兆欧及以上
绝缘能耐压交流1500伏1分钟
激发方法永久磁铁形状
安装方法法兰式
连接方法直接连接
旋转方向从负载侧逆时针旋转，配合前旋转指令（CCW）
振动等级∗1V15
绝对准确±15秒
重复性± 1.3秒
保护结构∗2全封闭自冷IP42（CE标准IP40）
环境条件使用时的环境温度0°C ~ 40°C（不要结冰）
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点

  • 室内，避免腐蚀性或爆炸性气体

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。

保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冷冻）
储存湿度：20% ~ 80% RH（勿冷凝）
操作精度∗3输出轴震动嗯0.02（0.01：高机械精度选项）
输出轴滚转嗯0.04（0.01：高机械精度选项）
输出轴与安装面之间的平行性嗯0.07
输出轴外径的同轴性及安装方式嗯0.07
抗震∗4冲击加速度（基于法兰平面）490米/秒²
撞击次数两次
抗震∗4振动加速度（基于法兰面）49 m/s²
组合伺服组请参阅“伺服组与电机组合”
