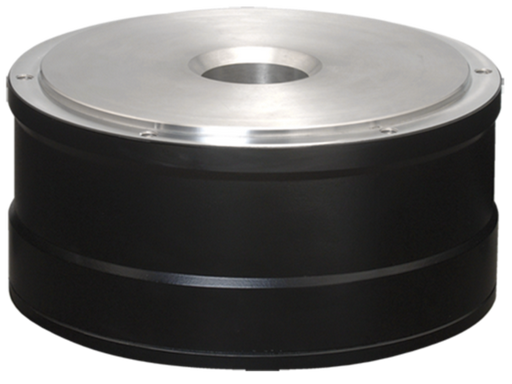

日本 YASKAWA 安川  直驱伺服电机 SGM7F-35D

日本 YASKAWA 安川  直驱伺服电机 SGM7F-35D

同系列 D 尺寸对比

型号额定转矩最大转矩最高转速转子惯量（×10⁻⁴ kg・m²）
SGM7F‑16D16 Nm48 Nm600 rpm1050
SGM7F‑35D35 Nm105 Nm500 rpm2100

日本 YASKAWA 安川 SGM7F‑35D 直驱伺服电机（Sigma‑7 带芯内转子 DD）

SGM7F‑35D 是安川 Sigma‑7（Σ‑7）带芯内转子直驱电机（SGM7F 系列），35Nm 额定 / 105Nm 最大转矩，D 尺寸（φ230mm）中高惯量、大转矩型号，主打紧凑大转矩、高刚性、高频定位、低发热精密旋转应用。

核心优势

大转矩高密度：φ230mm 带芯结构，35Nm 连续转矩，转矩密度高、安装空间紧凑。

高刚性 + 高惯量：铁芯刚性强、抗振动；高惯量设计，适配重型负载、高速启停与高平稳度场景。

低发热高效率：铁芯低损耗，连续运行温升低，适合长时间高频工作。

24 位绝对值高精度：断电无需回零，定位精度 ±1.3 角秒，重复定位可达 ±0.001 mm。

中空易布线 + 免维护：φ40mm 通孔便于走线；无减速机、免润滑，洁净低噪（≤55dB）

电压200 伏
型号SGM7F-02A05A04B10B14B08C17C25C16D35D
时间冻结连续
耐热等级A
绝缘电阻直流500伏，10兆欧及以上
绝缘能耐压交流1500伏1分钟
激发方法永久磁铁形状
安装方法法兰式
连接方法直接连接
旋转方向从负载侧逆时针旋转，配合前旋转指令（CCW）
振动等级∗1V15
绝对准确±15秒
重复性± 1.3秒
保护结构∗2全封闭自冷IP42（CE标准IP40）
环境条件使用时的环境温度0°C ~ 40°C（不要结冰）
使用时的环境湿度20% ~ 80% 相对湿度（无冷凝）
安装地点

  • 室内，避免腐蚀性或爆炸性气体

  • 通风良好、灰尘、垃圾和湿度都少的区域

  • 易于检查和清洁的地方

  • 海拔低于1000米

  • 一个没有强磁场的地方。

保存环境如果储存时不供电机供电，请遵守以下条件。
储存温度：-20°C ~ +60°C（勿冷冻）
储存湿度：20% ~ 80% RH（勿冷凝）
操作精度∗3输出轴震动嗯0.02（0.01：高机械精度选项）
输出轴滚转嗯0.04（0.01：高机械精度选项）
输出轴与安装面之间的平行性嗯0.07
输出轴外径的同轴性及安装方式嗯0.07
抗震∗4冲击加速度（基于法兰平面）490米/秒²
撞击次数两次
抗震∗4振动加速度（基于法兰面）49 m/s²
组合伺服组请参阅“伺服组与电机组合”
